J21H-160、J21W-160P、J21W-160R型外螺紋聯接截止閥

更新時間  2014-03-07 09:08 閱讀

主要性能參數

J21H-160、J21W-160P、J21W-160R型外螺紋聯接截止閥主要性能參數

主要性能參數
型號	PN	工作壓力 /Mpa	適用溫度 /℃	適用介質	材料
					閥體、閥蓋	閥桿、閥瓣、閥座	閥桿螺母	填料	手輪
J21H—160	160	16.0	425	水、蒸汽、油品等 無腐蝕性介質	碳素鋼鍛件	鉻不銹鋼	鑄鋁青銅	石棉 石墨	球墨鑄鐵
J21W—160P			≤150	弱腐蝕性介質	鉻鎳鈦不銹鋼鍛件	鉻鎳鈦不銹鋼		聚四氟乙烯
J21W—160R				腐蝕性介質	鉻鎳鉬鈦不銹鋼鍛件	鉻鎳鉬鈦不銹鋼

主要外形及結構尺寸

J21H-160、J21W-160P、J21W-160R型外螺紋聯接截止閥主要外形及結構尺寸(mm)

DN	L	L1	h	H	H1	Do
6	60	15	15	85	91	65
10	60	15	15	89	99	65
15	60	15	15	100	115	65

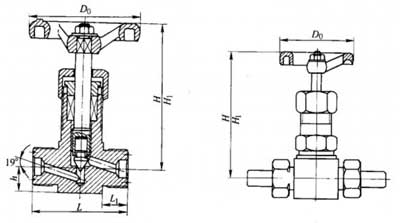

產品外形結構尺寸圖
