J22H、J22W型PN25、PN40鋼制截止閥

更新時間  2014-03-08 10:18 閱讀

主要性能參數

J22H、J22W型PN25、PN40鋼制截止閥主要性能參數

型號	PN	工作壓力 /Mpa	適用溫度 /℃	適用介質	材料
					閥體、閥蓋、閘板	閥桿	密封面	填料
J22H—25	25	2.5	≤425	水、蒸汽、油品	碳素鋼	鉻不銹鋼	鉻不銹鋼	柔性石墨
J22H—40	40	4.0
J22W—25	25	2.5	≤425	水、蒸汽、油品	碳素鋼	鉻不銹鋼	鉻不銹鋼	柔性石墨
J22W—40	40	4.0
J22W—25P	25	2.5	≤150	弱腐蝕性介質	鉻鎳鈦不銹鋼	鉻鎳鈦不銹鋼	鉻鎳鈦不銹鋼	聚四氣乙烯
J22W—40P	40	4.0
J22W—25R	25	2.5	≤150	腐蝕性介質	鉻鎳鈦不銹鋼	鉻鎳鈦不銹鋼	鉻鎳鈦不銹鋼	聚四氟乙烯
J22W—40R	40	4.0

主要外形及結構尺寸

J22H、J22W型PN25、PN40鋼制截止閥主要外形及結構尺寸(mm)

DN	L	M	D	H1	Do
6	64	l/2in	14	74	65
10	76	3/4in	18	80	65
15	92	M30×2	22	135	80
20	100	M36×2	28	145	80
25	110	M42×2	34	150	100
4	60	M12×1	—	87	—

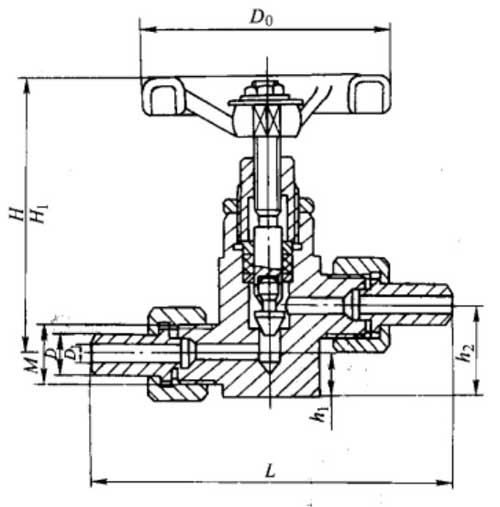

產品外形結構尺寸圖
