WJ21Y型800(Lb)鑄鋼波紋管截止閥

更新時間  2014-03-11 09:03 閱讀

主要性能參數

WJ21Y型800(Lb)鑄鋼波紋管截止閥主要性能參數

型號

壓力級(Lb)

工作壓力 /Mpa

適用溫度/℃

適用介質

材料

閥體、閥蓋、閥瓣

閥桿

密封面

填料

WJ21Y-800(Lb)

800

15.0

≤150

易燃、易爆、有毒、強滲透性、放射性和貴重、高純介質

碳鋼

304 316

堆焊鈷鉻 鎢硬質合金

PTFE

WJ21Y-800(Lb)P

鉻鎳鈦不銹鋼

主要外形及結構尺寸

WJ21Y型800(Lb)鑄鋼波紋管截止閥主要外形及結構尺寸(mm)

DN	L	Lo		H	W	d		d1	d2			重量/kg
15	110	170		240	120	16		18	22			6
20	130	192		240	120	22		24	28			8
25	140	210		272	160	27		29	34			9

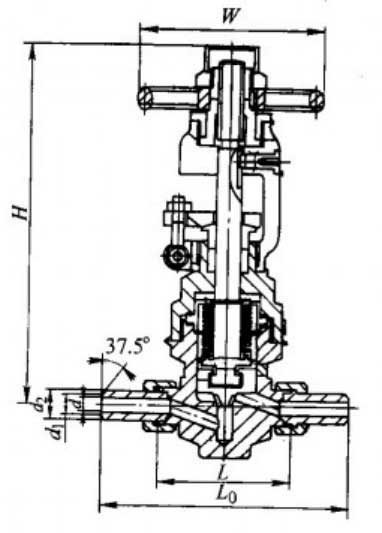

產品外形結構尺寸圖
