主要性能參數
J11H、J11Y型PN25～PN160鋼制內螺紋聯接截止閥主要性能參數
|
型號 |
PN |
工作壓力
(Mpa) |
適用溫度
（℃） |
適用介質 |
材料 |
|
閥體、閥蓋 |
閥桿 |
密封面 |
填料 |
|
J11H-25 |
25 |
2.5 |
≤425 |
水、蒸汽、油品 |
碳素鋼 |
鉻不銹鋼 |
鉻不銹鋼或
堆焊鐵基合金 |
石棉石墨
或柔性石墨 |
|
J11H-40 |
40 |
4.0 |
|
J11H-63 |
63 |
6.3 |
|
J11H-100 |
100 |
10.0 |
|
J11H-160 |
160 |
16.0 |
|
J11Y-25 |
25 |
2.5 |
|
J11Y-40 |
40 |
4.0 |
|
J11Y-63 |
63 |
6.3 |
|
J11Y-100 |
100 |
10.0 |
|
J11Y-25I |
25 |
2.5 |
≤550 |
油品、蒸汽 |
鉻鉬合金鋼 |
鉻鉬合金鋼 |
堆焊硬質合金 |
柔性石墨 |
|
J11Y-40I |
40 |
4.0 |
|
J11Y-63I |
63 |
6.3 |
|
J11Y-100I |
100 |
10.0 |
|
J11Y-25P |
25 |
2.5 |
≤200 |
弱腐蝕性介質 |
鉻鉬鈦合金鋼 |
鉻鉬鈦不銹鋼 |
鉻鎳鈦鋼或
堆焊硬質合金 |
聚四氟乙烯 |
|
J11Y-40P |
40 |
4.0 |
|
J11Y-63P |
63 |
6.3 |
|
J11Y-100P |
100 |
10.0 |
主要外形及結構尺寸

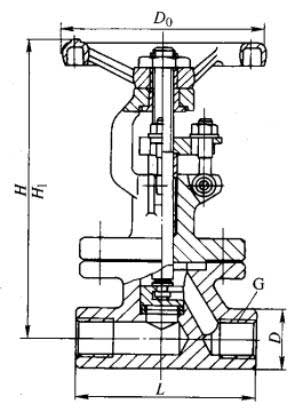

J11H、J11Y型PN25～PN100鋼制內螺紋聯接截止閥主要外形及結構尺寸(mm)
|
DN |
G/in |
L |
D |
H |
H1 |
Do |
重量/kg |
|
15 |
Rp 1/2 |
110 |
34 |
215 |
230 |
120 |
3.5 |
|
20 |
Rp 3/4 |
130 |
40 |
250 |
275 |
120 |
5.5 |
|
25 |
Rp 1 |
140 |
48 |
270 |
295 |
140 |
7 |
|
32 |
Rp 1 1/4 |
160 |
58 |
318 |
348 |
140 |
9 |
|
40 |
Rp 1 1/2 |
180 |
67 |
350 |
380 |
160 |
12 |
|
50 |
Rp 2 |
200 |
77 |
400 |
413 |
180 |
18 |
J11H、J11Y型PN160鋼制內螺紋聯接截止閥主要外形及結構尺寸(mm)
|
DN |
G/in |
L |
L1 |
L2 |
L3 |
ZG |
H |
H1 |
Lo |
重量/kg |
|
15 |
Rp 1/2 |
90 |
40 |
20 |
16 |
1/2 |
230 |
245 |
200 |
4 |
|
20 |
Rp 3/4 |
110 |
50 |
24 |
20 |
3/4 |
260 |
272 |
250 |
5 |
|
25 |
Rp 1 |
120 |
55 |
28 |
24 |
1 |
280 |
295 |
250 |
7.4 |
|
32 |
Rp 1 1/4 |
160 |
55 |
28 |
24 |
1 1/4 |
320 |
337 |
280 |
9.5 |
|
40 |
Rp 1 1/2 |
150 |
58 |
30 |
26 |
1 1/2 |
340 |
360 |
280 |
11.3 |
|
50 |
Rp 2 |
190 |
58 |
30 |
26 |
2 |
356 |
380 |
300 |
14 |
