J11H、J11W型PN16～PN100鋼制內螺紋截止閥

更新時間  2011-12-01 08:26 閱讀

主要性能參數

J11H、J11W型PN16～PN100鋼制內螺紋截止閥主要性能參數

型號	PN	工作壓力 (Mpa)	適用溫度 （℃）	適用介質	材料
					閥體、閥蓋	閥瓣	閥桿	填料
J11H-16C	16	1.6	≤425	水、蒸汽、油品	碳鋼	碳鋼堆焊鉻不銹鋼	鉻不銹鋼	柔性石墨
J11H-25	25	2.5
J11W-16P	16	1.6	≤200	硝酸類介質	鉻鎳不銹鋼	鉻鎳不銹鋼	鉻鎳不銹鋼	聚四氟乙烯
J11W-25P	26	2.5
J11W-16R	16	1.6		醋酸類介質	鉻鎳鉬不銹鋼	鉻鎳鉬不銹鋼	鉻鎳鉬不銹鋼
J11W-25R	26	2.5
J11W-40P	40	4.0	≤150	弱腐蝕性介質	鉻鎳鈦不銹鋼 鑄件或鍛件	鉻鎳鈦不銹鋼	鉻鎳鈦不銹鋼	聚四氟乙烯
J11W-40R				腐蝕性介質	鉻鎳鉬鈦不銹鋼 鑄鋼件或鍛件	鉻鎳鉬鈦不銹鋼	鉻鎳鉬鈦不銹鋼
J11W-63P	63	6.3	≤150	弱腐蝕性介質	鉻鎳鈦不銹鋼 鑄件或鍛件	鉻鎳鈦不銹鋼	鉻鎳鈦不銹鋼	聚四氟乙烯
J11W-63R				腐蝕性介質	鉻鎳鉬鈦不銹鋼 鑄鋼件或鍛件	鉻鎳鉬鈦不銹鋼	鉻鎳鉬鈦不銹鋼
J11W-100P	100	10.0	≤150	弱腐蝕性介質	鉻鎳鈦不銹鋼 鑄件或鍛件	鉻鎳鈦不銹鋼	鉻鎳鈦不銹鋼
J11W-100R				腐蝕性介質	鉻鎳鉬鈦不銹鋼 鑄鋼件或鍛件	鉻鎳鉬鈦不銹鋼	鉻鎳鉬鈦不銹鋼

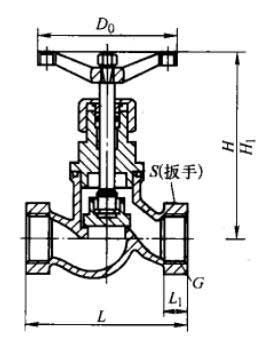

主要外形及結構尺寸

J11H、J11W型PN16鋼制內螺紋截止閥主要外形及結構尺寸(mm)

DN	G/in	L	L1	S(扳手）	H	H1	Do	重量/kg
15	Rp 1/2	90	14	32	110	120	65	0.8
20	Rp 3/4	100	16	36	110	120	65	1.0
25	Rp 1	120	18	46	135	145	80	1.6
32	Rp 1 1/4	140	20	55	165	180	100	3
40	Rp 1 1/2	170	22	65	190	210	100	4.5
50	Rp 2	200	24	80	205	128	120	5.8
65	Rp 2 1/2	260	26	95	212	235	120	8.2

J11H、J11W型PN25鋼制內螺紋截止閥主要外形及結構尺寸(mm)

DN	G/in	L	L1	S(扳手）	H	H1	Do	重量/kg
15	Rp 1/2	90	14	32	110	120	65	1.0
20	Rp 3/4	100	16	36	110	120	65	1.6
25	Rp 1	120	18	46	135	145	80	2.5
32	Rp 1 1/4	140	20	55	165	180	100	3
40	Rp 1 1/2	170	22	65	190	210	100	4.8
50	Rp 2	200	24	80	205	128	120	6
65	Rp 2 1/2	260	26	95	212	235	120	8.5
