VQ370F、VQ370H、VQ370Y蝸輪對夾式V型球閥

產品型號：VQ370F、VQ370H、VQ370Y
口徑(DN)：25~300(mm)
壓力(PN)：1.6~4.0Mpa
產品價格：電議

產品詳情

產品概述

VQ370F、VQ370H、VQ370Y蝸輪對夾式V型球閥是一種芯閥座采用金屬，或金屬對聚四氟乙烯密封配合的旋轉球閥，它將球閥和蝶閥的佳控制特性結合成一體，既可用作控制調節閥，又可作關斷切斷閥。手動V型球閥其主要特點是：
（1）不帶任何管接頭的整體式閥體，因此不受管道或螺栓應力影響，并且由于閥體無任何管接頭，故耐壓殼體不會受壓力“突變”的影響；
（1）具有一個V型閥體，即使在小流量或高粘度介質的情況下，也可在整個量程范圍內，保證控制的精確性；
（3）防漏耐用的閥座在其外徑處襯有帶不銹鋼內芯PTFE杯形或是O型密封圈，閥座用截面較大的鎢鈷硬質合金制成，通過一個合金的波紋彈簧進一步增強了閥座的結構；
（4）當對夾V型球閥關閉時，V型缺口與閥座之間產生楔形剪切作用，并既具有自潔功能又可防止球芯卡死，手動V型球閥特別適用于管線結垢凍結或含有纖維和顆粒固體場合。

主要性能規范

VQ370F、VQ370H、VQ370Y蝸輪對夾式V型球閥主要性能規范
公稱壓力 PN(MPa)	試驗壓力		適用介質	適用溫度
公稱壓力 PN(MPa)	殼體試驗	密封試驗	適用介質	適用溫度
1.6	2.4	1.76	水、油、氣及高粘度、含纖維、固體顆粒等介質	-28℃～550℃
2.4	3.75	2.75
4.0	6.0	4.4
應用規范	連接對夾	JB79-59 GB20592-97 AMSI B16.5
應用規范	檢驗和試驗	JB/T 9092-99 、API 598

主要零件材料

VQ370F、VQ370H、VQ370Y蝸輪對夾式V型球閥主要零件材料
零件名稱	閥門材質
閥體、閥蓋	WCB	CF8
密封圈	2Cr13+氮化	304+氮化
球體	2Cr13+硬格	304+硬格
閥座、閥桿	2Cr13	304
墊片	柔性石墨+不銹鋼	柔性石墨+不銹鋼
雙頭螺栓	35CrMoA	1Cr18Ni9Ti

主要外形連接尺寸

VQ370F、VQ370H、VQ370Y蝸輪對夾式V型球閥主要外形連接尺寸
公稱壓力或壓力級	公稱通徑		尺寸
公稱壓力或壓力級	(mm)	(in)	W	W1	d	d1	H1	H
PN1.6MPa	25	-	50	25	64	38	57	200
	40	-	60	25	82	49	63	205
	50	-	75	32	100	60	92	225
	65	-	85	38	120	75	100	235
	80	-	100	45	131	89	108	260
	100	-	115	50	158	113	117	270
	125	-	135	55	180	140	140	320
	150	-	160	65	216	164	177	370
	200	-	200	80	268	205	200	390
	250	-	240	92	326	259	252	420
	300	-	-	-	-	300	270	510
PN2.5MPa	25	-	50	25	64	38	57	200
	40	-	60	25	82	49	63	205
	50	-	75	32	100	60	92	225
	65	-	85	38	120	75	100	235
	80	-	100	45	131	89	108	260
	100	-	115	50	158	113	117	270
	125	-	135	55	180	140	140	320
	150	-	160	65	216	164	177	370
	200	-	200	80	268	205	200	390
	250	-	240	92	326	259	252	420
	300	-	-	-	-	300	270	510
CLASS150	25	-	50	25	64	38	57	200
	40	11/2	60	25	82	49	63	205
	50	2	75	32	100	60	92	225
	65	21/2	85	38	120	75	100	235
	80	3	100	45	131	89	108	260
	100	4	115	50	158	113	117	270
	125	5	135	55	180	140	140	320
	150	6	160	65	216	164	177	370
	200	8	200	80	268	205	200	390
	250	10	240	92	326	259	252	420
	300	12	-	-	-	300	270	510

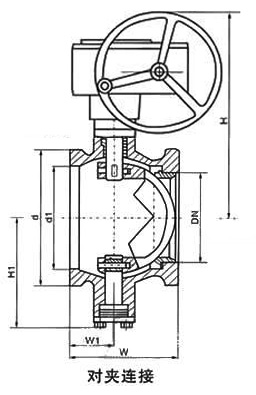

主要外形尺寸圖

VQ370F、VQ370H、VQ370Y蝸輪對夾式V型球閥主要外形連接尺寸圖

聲明：本文中所有文字、數據、圖片均只適用于參考，VQ370F、VQ370H、VQ370Y蝸輪對夾式V型球閥性能參數、結構尺寸參數、價格等詳情，請聯系我們，電話：021-80392609。
