閘閥標準系列

Z11H、Z11Y型150(Lb)～900(Lb)內螺紋楔式鋼制閘閥

更新時間  2011-10-18 08:28 閱讀



主要性能參數

Z11H、Z11Y型150(Lb)～900(Lb)內螺紋楔式鋼制閘閥主要性能參數

型號	壓力級 (Lb)	工作壓力 (Mpa)	適用溫度 (℃）	適用介質	材料
					閥體、閥蓋、閥板	閥桿	密封面	填料
Z11H-150(Lb)	150	2.0	≤425	水、蒸汽、油品	碳素鋼	鉻不銹鋼	鉻不銹鋼 或碳鋼堆焊 硬質合金	柔性石墨
Z11H-300(Lb)	300	5.0
Z11H-600(Lb)	600	10.0
Z11H-800(Lb)	800	14.0
Z11H-900(Lb)	900	15.0
Z11Y-150(Lb)	150	2.0	≤425	水、蒸汽、油品	碳素鋼	鉻不銹鋼	鉻不銹鋼 或碳鋼堆焊 硬質合金	柔性石墨
Z11Y-300(Lb)	300	5.0
Z11Y-600(Lb)	600	10.0
Z11Y-800(Lb)	800	14.0
Z11Y-900(Lb)	900	15.0
Z11Y-150(Lb)I	150	2.0	≤550	蒸汽、油品	鉻鉬鋼	耐熱鋼或 鉻不銹鋼	鉻不銹鋼 堆焊硬質 合金	柔性石墨
Z11Y-300(Lb)I	300	5.0
Z11Y-600(Lb)I	600	10.0
Z11Y-800(Lb)I	800	14.0
Z11Y-900(Lb)I	900	15.0
Z11Y-150(Lb)P	150	2.0	≤200	弱蝕性介質	鉻鉬鈦不銹鋼	鉻鉬鈦 不銹鋼	鉻鎳鈦鋼 堆焊硬質 合金	聚四氟已烯
Z11Y-300(Lb)P	300	5.0
Z11Y-600(Lb)P	600	10.0
Z11Y-800(Lb)P	800	14.0
Z11Y-900(Lb)P	900	15.0

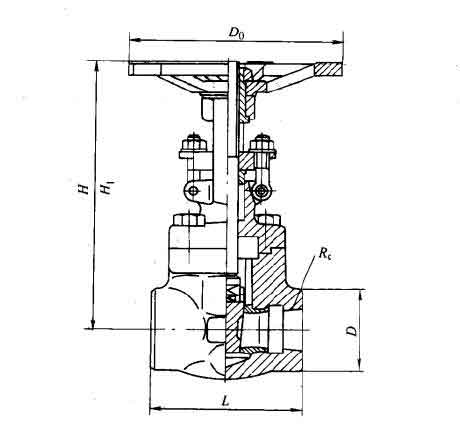

主要外形及結構尺寸

Z11H、Z11Y型150(Lb)～900(Lb)內螺紋楔式鋼制閘閥主要外形及結構尺寸(mm)

DN/mm	Rc/in	L	D	H	H1	D0	重量/kg
15	Rc 1/2	79	36	151	169	118	3
20	Rc 3/4	92	45	182	130	130	4
25	Rc  1	111	52	197	150	150	5
32	Rc 1 1/4	120	56	201	180	180	8
40	Rc 1 1/2	120	66	227	180	180	12
50	Rc 2	140	76	253	180	180	18
