Z11H、Z11Y型800(Lb)鋼制內螺紋楔式閘閥

更新時間  2011-10-18 08:27 閱讀



主要性能參數

Z11H、Z11Y型800(Lb)鋼制內螺紋楔式閘閥主要性能參數

型號	壓力級 (Lb)	適用溫度 （℃）	適用介質	材料
				閥體、閥蓋、閘板	閘桿	密封面	填料
Z11H-800(Lb)	800	≤425	水、蒸汽、油品	碳素鋼	鉻不銹鋼	鉻不銹鋼或 堆焊硬質合金	石棉石墨或 柔性石墨
Z11Y-800(Lb)
Z11H-800(Lb)I		≤550	蒸汽、油品	鉻鉬鋼	耐熱鋼或鉻不銹鋼	堆焊硬質合金
Z11Y-800(Lb)I
Z11Y-800(Lb)P		≤150	弱腐蝕性介質	鉻鎳鈦不銹鋼	鉻鎳鈦不銹鋼	堆焊硬質合金	柔性石墨或 聚四氟
Z11Y-800(Lb)R		≤150	腐蝕性介質	鉻鎳鉬鈦不銹鋼	鉻鎳鉬鈦不銹鋼	堆焊硬質合金

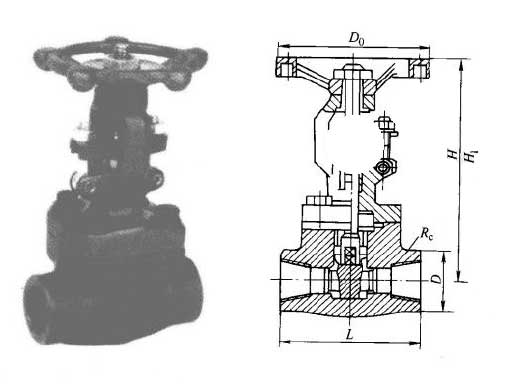

主要外形及結構尺寸

Z11H、Z11Y型800(Lb)鋼制內螺紋楔式閘閥主要外形及結構尺寸（mm）

DN/mm	Rc/in	L	D	H	H1	D0	重量/kg
15	Rc 1/2	80	34	142	155	100	1.9
20	Rc 3/4	90	40	145	160	100	2.0
25	Rc 1/2	100	50	164	186	120	3.3
32	Rc 1 1/4	120	58	187	216	140	1.8
40	Rc 1 1/2	130	66	215	250	160	6.7
50	Rc 2	140	78	233	276	180	9.6
