Z15W-16R、Z15W-16P型不銹鋼閘閥

更新時間  2011-10-20 08:24 閱讀

主要性能參數

Z15W-16R、Z15W-16P型不銹鋼閘閥主要性能參數

型號	PN	工作壓力 (Mpa)	適用溫度 (℃)	適用介質	材料
					閥體、閥蓋、閘板	閥桿	密封面	填料
Z15W-16R	16	1.6	﹣20～180	水、輕微腐蝕性 氣液體、飽和蒸 汽、直接飲水	不銹鋼	不銹鋼	不銹鋼	膨脹石墨
Z15W-16P

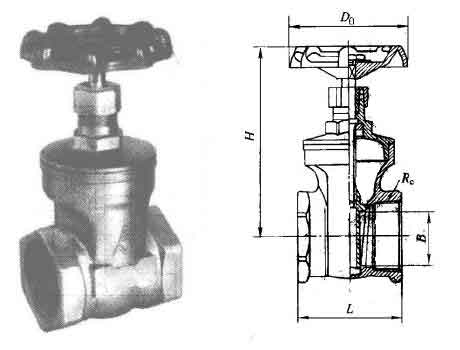

主要外形及結構尺寸

Z15W-16R、Z15W-16P型不銹鋼閘閥主要外形及結構尺寸（mm）

DN	Rc/in	L	B	H	D0
15	Rc 1/2	56.5	15	94	70
20	Rc 3/4	60	20	102	70
25	Rc 1	68	25	114	80
32	Rc 1 1/4	75.5	32	124	80
40	Rc 1 1/2	80	40	152.5	100
50	Rc 2	90.5	50	169.5	100
