Z15T-10、Z15W-10型鐵鋼內螺紋暗桿楔式閘閥

更新時間  2011-10-20 08:25 閱讀

主要性能參數

Z15T-10、Z15W-10型鐵鋼內螺紋暗桿楔式閘閥主要性能參數

型號	PN	工作壓力 (Mpa)	適用溫度 (℃)	適用介質	材料
					閥體、閥蓋、閘板	閥桿	密封面	填料
Z15T-10	10	1.0	≤100	水	灰鑄鐵	鉻不銹鋼	銅合金	石棉
Z15W-10	10	1.0		油品	灰鑄鐵	鉻不銹鋼	閥體材料	石棉

主要外形及結構尺寸

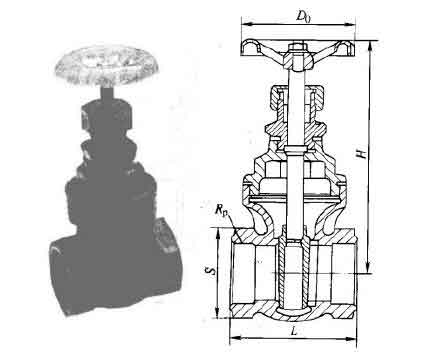

Z15T-10、Z15W-10型鐵鋼內螺紋暗桿楔式閘閥主要外形及結構尺寸

DN	Rp/in	L	S	H	D0
15	Rp 1/2	60	32	110	55
20	Rp 3/4	65	36	120	55
25	Rp 1	75	46	145	65
32	Rp 1 1/4	85	55	155	65
40	Rp 1 1/2	95	62	180	80
50	Rp 2	110	75	205	110
65	Rp 2 1/2	120	92	235	120
80	Rp 3	150	105	280	140
