Z42Y-100型法蘭連接雙閘板鑄鋼閘閥概述

Z42Y-100型法蘭連接雙閘板鑄鋼閘閥的關閉件閘板是楔形的，使用楔形的目的是為了提高輔助的密封載荷。以使金屬密封的楔式閘閥既能保證高的介質壓力密封，也能對低的介質壓力進行密封。這樣，金屬密封的楔式閘閥所能達到的潛在密封程度就比普通的金屬密封平行閘閥高。但是，金屬密封的楔式閘閥由楔入作用所產生的進口端密封載荷往往不足以達到進口端密封。
楔式閘閥的閥體上設有導向機構,可防止閘板在開啟或關閉時旋轉，從而保證密封面相應對準.并使閘板在未達到關閉位置之前不與閥座摩擦.從而減少密封面的磨損。
其缺點是楔式閘閥不能像帶導流孔的平板閘闊那樣能設置導流孔，且閥桿的熱膨脹也會使密封面過載。而且楔式閘閥的密封面比平板閘閥更容易夾雜流動介質所帶的固體順粒。橡膠密封的楔式閘閥能對帶微小顆粒的介質進行密封。像平板閘閥一樣，楔式閘閥也不適用于進行節流。主要是用于開關次數較少的場合。
與平板閘閥相比，楔式閘閥使用的電動驅動裝置較為復雜，因?yàn)殡妱?dòng)驅動裝置限制的不是行程，而是轉矩。楔式閘閥有足夠大的關閉力矩，才能在閥門關閉時,使閘板楔入閥座達到密封。為了能在全壓差下開啟，并允許因閥門的零部件的熱膨脹而增加的啟閉力矩，驅動裝置有足夠的力矩裕量。



主要性能參數

Z42Y-100型法蘭連接雙閘板鑄鋼閘閥主要性能參數

型號	PN	工作壓力/Mpa	適用溫度/℃	適用介質	材料
					閥體	閥蓋	閥桿	閥瓣	萬向頂	閥座
Z42Y—100	100	10.0	≤450	水、蒸汽	碳鋼	碳鋼	滲碳鋼	鉻鉬鋼	滲碳鋼	碳鋼

主要性能規范

Z42Y-100型法蘭連接雙閘板鑄鋼閘閥主要性能規范

型號	公稱壓力	試驗壓力/MPa			適用介質	適用溫度/℃
	PN/Mpa	殼體	液體密封	氣體密封
Z42Y-100	10.0	15.0	11.0	0.6	水、蒸汽、油品等無腐蝕性介質	≤300

注：工作溫度下的允許工作壓力見材料溫度-壓力表。



閘閥型號編制說明

閘閥型號編制說明

閥門類型	傳動方式	連接形式	結構形式	密封材質	公稱壓力	閥體材質
Z:閘閥	注：閥門為 手動時，此 欄不寫	4:法蘭	明桿楔式剛性雙閘板	H:合金鋼 Y:硬質合金	-10:PN1.0MPa -16:PN1.6MPa -25:PN2.5MPa -40:PN4.0MPa -64:PN6.4MPa -100:PN10.0MPa	C碳鋼 H:Cr13系列鋼 I：鉻鉬鋼 P:鉻鎳不銹鋼 R:鉻鎳鉬不銹鋼 TI：鈦及鈦合金 V：鉻鉬釩鋼

楔式閘閥的密封原理

楔式閘閥的密封原理是靠楔形閘板上的兩密封面和閥體上的兩密封面楔入時的緊密結合來達密封的，使用楔形閘板的目的是為了提高輔助的密封載荷，以使金屬密封的楔式閘閥既能對高介質壓力， 也能對低介質壓力進行密封。關閉時順時針旋轉閥桿，使閘板密封面和閥體密封面密合而達到密封。但是，金屬密封的楔式閘閥由楔入作用所產生的進口端密封比壓受到介質的作用力往往不足以達 到進口端密封。所以說金屬密封楔式閘閥屬單面強制密封。



主要外形及結構尺寸

Z42Y-100型法蘭連接雙閘板鑄鋼閘閥主要外形及結構尺寸

DN	D0	D	D1	D2	D3	L	b	d	H	h	重量/kg
150	500	350	290	250	204	450	46	34	757	134	209
200	600	430	360	315	260	550	54	41	893	190	336
250	600	500	430	382	313	650	60	41	1019	235	559

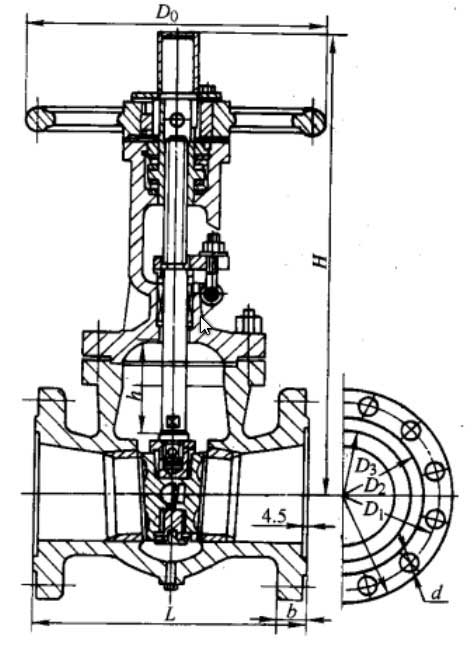

產品外形結構尺寸圖

閘閥的選擇

在各種類型的閥門中，閘閥是應用廣泛的一種。
閘閥是指關閉件(閘板)沿通道軸線的垂直方向移動的閥門.在管路上主要作為切斷介質用.即全開或全關使用。一般，閘閥不可作為調節流使用.它可以適用低溫低壓也可以適用于高溫高壓，并可根據閥門的不同材質用于各種不同的介質。但閘閥一般不用于輸送泥漿等介質的管路中
閘閥具有如下優點:
1、流體阻力小；
2、啟、閉所需力矩較小；
3、可以使用在介質向兩方向流動的環網管路上.也就是說介質的流向不受限制；
4、全開時，密封面受工作介質的沖蝕比截止閥小;
5、形體結構比較簡單，制造工藝性較好;
6、結構長度比較短。
6)結構長度比較短。
由于閘閥具有許多優點，因此使用范圍很廣。通常DN≥50mm的管路作為切斷介質的裝置都選用閘閥，甚到在某些小口徑的管路上(如DN15~40mm)，目前仍保留了一部分閘閥。
閘閥亦有一些缺點.主要是:
1)外形尺寸和開啟高度都較大，所需安裝的空間亦較大;
2)在啟閉過程中，密封面間有相對摩擦，磨損較大，甚到在高溫時容易引起擦傷現象;
3)一般閘閥都有兩個密封副，給加工、研磨和維修增加了一些困難。
4)啟、閉時間長。
閘閥有各種不同的結構形式，其主要區別是所采用的密封元件結構形式不同。根據密封元件的結構，常常把閘閥分成幾種不同的類型，而常見的形式是平板閘悶和楔式閘閥:根據閥桿的結構，還可分為升降桿(明桿)和旋轉桿(暗桿)閘閥。
