GZ942Y-3型法蘭連接高溫電動閘閥

更新時間  2018-06-19 08:09 閱讀

主要性能參數

GZ942Y-3型法蘭連接高溫電動閘閥主要性能參數

型號	PN	工作壓力/Mpa	適用溫度/℃	適用介質	材料
					閥體、閥蓋	閘板	閥座	閥桿
GZ942Y-3	3	0.3	≤800	空氣	鑄鉻鎳硅鋼	鑄鉻鎳硅鋼	鉻鎳硅鋼	高溫合金鋼

主要外形及結構尺寸(mm)

GZ942Y-3型法蘭連接高溫電動閘閥主要外形及結構尺寸(mm)

DN	L	H	L1	D	轉矩/N*m	重量/kg
400	950	2800	1300	500	2700	2386

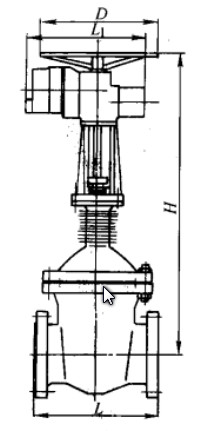

產品外形結構尺寸圖
