Z442H-25、Z442H-100型直齒圓柱齒傳動楔式雙閘板閘閥
更新時間 2013-12-11 09:08 閱讀
主要性能參數
Z442H-25、Z442H-100型直齒圓柱齒傳動楔式雙閘板閘閥主要性能參數
|
型號 |
PN |
工作壓力 /MPa |
適用溫度 /℃ |
適用介質 |
材料 |
|
閥體、閥蓋、閘板 |
閥桿 |
密封面 |
填料 |
|
Z442H—25 |
25 |
2.5 |
≤425 |
水、蒸汽、油品 |
碳素鋼 |
鉻不銹鋼 |
堆焊鐵基合金 |
石棉石墨或柔性石墨 |
|
Z442H—100 |
100 |
10.0 |
主要外形及結構尺寸

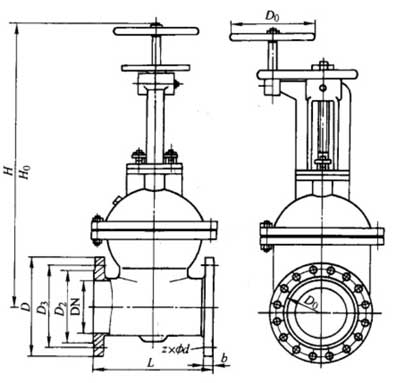

Z442H-25型直齒圓柱齒傳動楔式雙閘板閘閥主要外形及結構尺寸
|
DN |
L |
D |
D1 |
D2 |
b |
z xφd |
H |
H1 |
D0 |
重量/kg |
|
600 |
800 |
840 |
770 |
718 |
56 |
20xφ41 |
1408 |
1809 |
500 |
2440 |
|
700 |
900 |
955 |
875 |
815 |
60 |
24xφ48 |
1785 |
2370 |
640 |
3020 |
|
800 |
1000 |
1070 |
990 |
930 |
64 |
24 xφ48 |
3030 |
3620 |
720 |
4140 |
Z442H-100型直齒圓柱齒傳動楔式雙閘板閘閥主要外形及結構尺寸
|
DN |
L |
D |
D1 |
D2 |
b |
z xφ |
H |
D0 |
重量/kg |
|
150 |
450 |
350 |
290 |
250 |
46 |
12 xφ34 |
— |
— |
— |
|
200 |
550 |
430 |
360 |
312 |
54 |
12 xφ41 |
1290 |
500 |
27 |
|
250 |
650 |
500 |
430 |
382 |
60 |
12 xφ41 |
— |
— |
— |
