Z942H—16C、Z942H—25型電動楔式雙閘板閘閥

更新時間  2013-12-18 12:56 閱讀

主要性能參數

Z942H—16C、Z942H—25型電動楔式雙閘板閘閥主要性能參數

型號	PN	工作壓力/Mpa	適用溫度/℃	適用介質	材料
					閥體、閥蓋、 閘板	閘捍	密封面	填料
Z942H—16C	16	1.6	≤425	水、蒸汽、油品	碳素鋼	鉻不銹鋼	堆焊鐵基合金	石棉石墨或柔性石墨
Z942H—25	25	2.5

主要外形及結構尺寸

Z942H—16C型電動楔式雙閘板閘閥主要外形及結構尺寸(mm)

DN	L	D	D1	D2	b	z×φd
500	700	705	650	608	44	20×φ34
600	800	840	770	718	48	20×φ41
700	900	910	840	788	50	24×φ41
800	1000	1020	950	898	52	24×φ41

Z942H—25C型電動楔式雙閘板閘閥主要外形及結構尺寸(mm)

DN	L	D	D1	D2	b	z×φd	H	重量/kg
150	350	300	250	218	30	8×φ25	840	173
200	400	360	310	278	34	12×φ25	994	214
250	450	425	370	332	36	12×φ30	1143	284
300	500	485	430	390	40	16×φ30	1540	—
400	600	610	550	505	48	16×φ34	2050	1130
500	700	730	660	610	52	20×φ41	2553	2090
600	800	840	770	718	56	20×φ41	2920	2682
700	900	955	875	815	60	24×φ48	3230	3476
800	1000	1070	990	930	64	24×φ48	3940	4570

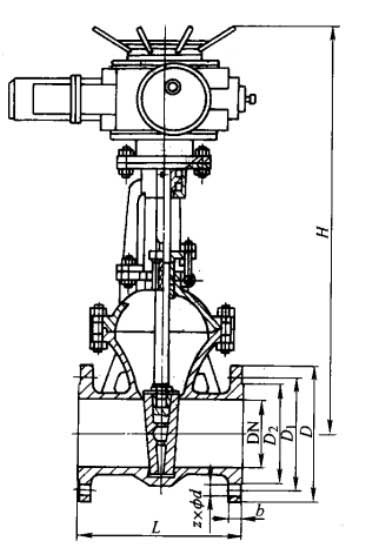

產品外形結構尺寸圖
