Z942TC-40C/I/P型電動雙閘板陶瓷閘閥

更新時間  2014-01-06 09:11 閱讀

主要性能參數

Z942TC-40C/I/P型電動雙閘板陶瓷閘閥主要性能參數

型號	PN	工作壓力/Mpa	適用溫度/℃	適用介質	材料
					閥體	閥蓋	閘板	閥桿	閥座
Z942Tc-40C	40	4.0	≤425	水、油品、汽、酸 液、渣水	WCB	WCB	WCB+工程陶瓷	2Crl3	工程陶瓷
Z942Tc-40I	40	4.0	≤540		ZGCr5Mo	ZGCr5Mo	ZGCr5Mo +工程陶瓷	25Cr2MoV
Z942Tc-40P	40	4.0	≤200		ZClCrl8Ni9Ti	ZGlCr18Ni9Ti	ZG1Crl8Ni9Ti+工程陶瓷	1Crl8Ni9Ti

主要外形及結構尺寸

Z942TC-40C/I/P型電動雙閘板陶瓷閘閥主要外形及結構尺寸(mm)

DN	L	D	D1	D2	D6	b-f	z×φd	H	L1	L2	Do	電動裝置型號	公稱轉矩 /N-m	電動機 功率/kW	重量 /kg
40	200	145	110	85	76	18-3	4×φ18	630	590	371	365	DZW10A	100	0.25	92
50	250	160	125	100	88	20-3	4×φ18	691	590	371	365	DZW10A	100	0.25	95
65	280	180	145	120	110	22-3	8×φ18	711	590	371	365	DZW15A	150	0.37	102
80	310	195	160	135	121	22-3	8×φ18	775	590	371	365	DZW20A	200	0.55	115
100	350	230	190	160	150	24-3	8×φ23	871	590	371	365	DZW20A	200	0.55	163
125	400	270	220	188	176	28-3	8×φ25	948	590	371	365	DZW20A	200	0.55	190
150	450	300	250	218	204	30-3	8×φ25	1028	590	371	365	DZW30A	300	0.75	219
200	550	375	320	282	260	38-3	12×φ30	1325	590	371	365	DZW45A	450	1.1	373
250	650	445	385	345	313	42-3	12×φ34	1400	810	515	470	DZW60A	600	1.5	480
300	750	510	450	408	364	46-4	16×φ34	1653	830	450	170	DZW90	900	2.2	686
350	850	570	510	465	422	52-4	16×φ34	1791	830	450	550	DZW120	1200	3.0	821
400	950	655	585	535	474	58-4	16×φ41	2092	870	565	550	DZW180	1800	4.0	1214
500	1150	755	670	612	576	62-4	20×φ46	2465	870	565	320	DZW250	2500	5.5	2150
600	1350	890	795	730	678	62-5	20×φ54	﹣	1170	770	320	DZW350	3500	7.5	﹣
700	1450	995	900	835	768	68-5	24×φ54	﹣	1170	770	320	DZW500	5000	10	﹣
800	1650	1135	1030	960	876	76-5	24×φ38	﹣	1060	794	570	DZW800	8000	13	﹣

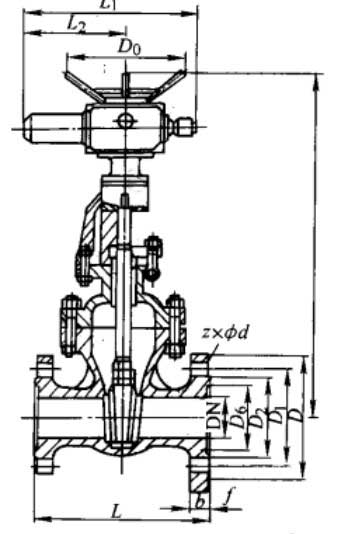

產品外形結構尺寸圖
