閘閥標準系列

Z942W-1型鐵制電動楔式雙閘板閘閥

更新時間  2014-01-11 14:59 閱讀

主要性能參數

Z942W-1型鐵制電動楔式雙閘板閘閥主要性能參數
型號 PN 工作壓力/Mpa 適用溫度/℃ 適用介質 材料
閥體、閥蓋、 閘板 閥桿 密封面 填料
Z942W—1 1 0.1 ≤100 煤氣 灰鑄鐵 碳鋼 灰鑄鐵 油浸石棉填料

主要外形及結構尺寸

Z942W-1型鐵制電動楔式雙閘板閘閥主要外形及結構尺寸
DN L D D1 D2 b H H1 z×φd L1 L2 Do 重量/kg
300 330 435 395 362 24 1600 260 12×φ23 325 411 250 358
350 330 485 445 412 26 1705 290 16×φ23 325 411 250 420
400 330 535 495 462 28 1820 315 16×φ23 125 460 250 650
450 330 590 550 518 28 1950 340 16×φ23 408 475 360 690
500 350 640 600 568 30 2120 365 16×φ23 408 475 360 900
600 390 755 705 670 30 2520 435 20×φ25 408 530 360 1100
700 430 860 810 775 32 2934 495 24×φ25 408 530 360 1467
800 470 975 920 880 34 3310 550 24×φ30 445 577 400 2067
900 510 1075 1020 980 36 3685 590 24×φ30 445 577 400 2200
1000 550 1175 1120 1080 36 3986 755 28×φ30 445 577 400 2830
1200 700 1400 1340 1295 40 4870 870 32×φ34 445 617 400 4570

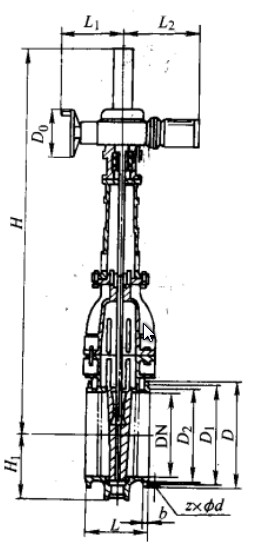

產品外形結構尺寸圖

Z942W-1型鐵制電動楔式雙閘板閘閥主要外形及結構尺寸圖
