BZ41H、BZ41W、BZ41Y型PN16～PN40保溫夾套楔式閘閥

更新時間  2011-11-05 08:24 閱讀

主要性能參數

BZ41H、BZ41W、BZ41Y型PN16～PN40保溫夾套楔式閘閥主要性能參數

型號	PN	工作壓力 /MPa	適用溫度 /℃	適用介質	材料
					閥體、閥蓋、閘板	閥座和閘板密封面	閥桿	填料	手輪
BZ41H-16C	16	1.6	≤425	油品等無腐 性介質	硯素鋼、WCB	堆焊鐵基合金	鉻不銹鋼 2Cr13	石棉石墨/ 柔性石墨	球墨鑄鐵 或鑄鋼
BZ41H-25	25	2.5
BZ41H-40	40	4.0
BZ41Y-16C	16	1.6				堆焊硬質合金
BZ41Y-25	25	2.5
BZ41Y-40	40	4.0
BZ41W-16P	16	1.6	≤150	油品等無腐 性介質	鉻鎳鈦不銹鋼、 WCB	本體材料B8/CF8	鉻鎳鈦不 銹鋼、 304	聚四氟乙烯
BZ41W-25P	25	2.5
BZ41W-40P	40	4.0
BZ41Y-16P	16	1.6				堆焊硬質合金
BZ41Y-25P	25	2.5
BZ41Y-40P	40	4.0
BZ41W-16R	16	1.6	≤150	油品等無腐 性介質	鉻鎳鉬鈦不銹鋼 、CF8M	本體材料 B8M/CF8M	鉻鎳鉬鈦不銹鋼、316	聚四氟乙烯
BZ41W-25R	25	2.5
BZ41W-40R	40	4.0
BZ41Y-16R	16	1.6				堆焊硬質合金
BZ41Y-25R	25	2.5
BZ41Y-40R	40	4.0

主要外形及結構尺寸

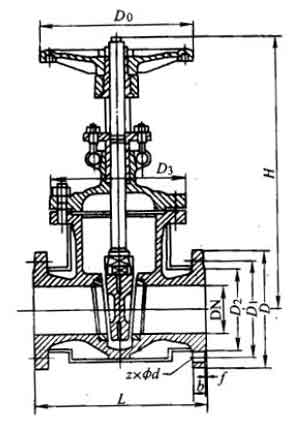

BZ41H、BZ41W、BZ41Y型PN16保溫夾套楔式閘閥主要外形及結構尺寸（mm)

DN	L	D	D1	D2	b	z×Φd	H	D0	加熱汽接頭螺紋	重量/kg
50	250	195	160	135	20	8×Φ18	358	280	M12×1.25	54
80	310	245	210	185	22	8×Φ18	435	320	M12×1.25	100
100	350	280	240	210	24	8×Φ23	502	360	M12×1.25	120
150	450	335	295	265	26	12×Φ23	675	400	M12×1.25	260
200	550	405	355	320	30	12×Φ25	820	400	M12×1.25	300
250	650	460	410	375	30	12×Φ25	970	500	M20×1.5	400
300	750	520	470	435	34	16×Φ25	1145	500	M20×1.5	490
350	850	580	525	485	36	16×Φ30	1280	500	M20×1.5	580
400	950	640	585	545	40	20×Φ30	1450	500	M20×1.5	920
