DZ41Y型150（Lb)～600(Lb)法蘭連接低溫閘閥

更新時間  2011-11-13 09:39 閱讀

主要性能參數

DZ41Y型150（Lb)～600(Lb)法蘭連接低溫閘閥主要性能參數

型號	PN	工作壓力 (Mpa)	適用溫度 （℃）	適用介質	材料
					閥體、閥蓋	閥瓣、閥座	閥桿
DZ41Y-150(Lb)	150	1.84	﹣45	液化天然汽 、乙烯、丙烯等 低溫介質	LCB	鉻鎳鋼+鈷鉻鎢	鉻鎳鋼
DZ41Y-150(Lb)E		2.00	﹣101		LC3
DZ41Y-150(Lb)P		1.90	﹣196		CF8
DZ41Y-300(Lb)	300	4.79	﹣45		LCB
DZ41Y-300(Lb)E		5.17	﹣101		LC3
DZ41Y-400(Lb)P	400	4.96	﹣196		CF8
DZ41Y-400(Lb)		6.38	﹣45		LCB
DZ41Y-400(Lb)E		6.90	﹣101		LC3
DZ41Y-400(Lb)E		6.32	﹣196		CF8
DZ41Y-600(Lb)	600	﹣	﹣46	氨、液、氨、 丙烷、乙烯、 二氧化碳、甲 烷、液化天然氣	LCB(鑄件） LF1（鍛件）	﹣	0Cr19Ni9
DZ41Y-600(Lb)E		﹣	﹣101		LC3(鑄件） LF3（鍛件）	﹣	0Cr19Ni9
DZ41Y-600(Lb)E		﹣	﹣196		CF8(鑄件） F304（鍛件）	﹣	0Cr19Ni9

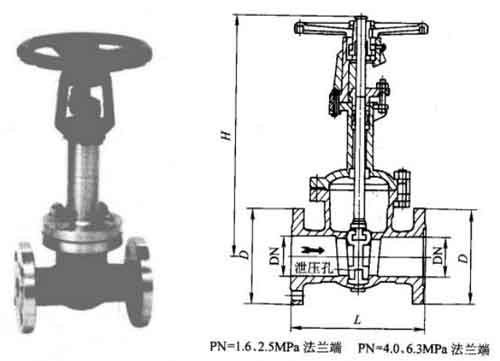

主要外形及結構尺寸

DZ41Y-150（Lb)型法蘭連接低溫閘閥主要外形及結構尺寸（mm)

DN/in	DN	L	D	H
				﹣45℃	﹣101℃	﹣196℃
2	50	178	280	110	130	170
2 1/2	65	190	280	120	150	190
3	80	203	320	120	150	190
4	100	229	360	130	160	200
5	125	254	400	140	170	220
6	150	267	450	140	170	220
8	200	292	560	140	170	220
10	250	330	640	150	180	240
12	300	356	640	150	180	240

DZ41Y-300（Lb)型法蘭連接低溫閘閥主要外形及結構尺寸（mm)

DN/in	DN	L	D	H
				﹣45℃	﹣101℃	﹣196℃
2	50	216	320	110	130	170
2 1/2	65	241	320	120	150	190
3	80	283	360	120	150	190
4	100	305	400	130	160	200
5	125	381	450	140	170	220
6	150	403	560	140	170	220
8	200	419	640	140	170	220
10	250	457	700	150	180	240
12	300	502	700	150	180	240
