閘閥標準系列

DZ40Y、DZ940Y型PN16～PN40法蘭連接低溫閘閥

更新時間  2011-10-20 08:45 閱讀

主要性能參數

DZ40Y、DZ940Y型PN16～PN40法蘭連接低溫閘閥主要性能參數

型號	PN	工作壓力 (Mpa)	適用溫度 (℃）	材料
				閥體、閥蓋 、閘板、支架	填料	手輪	閥桿螺母	閥桿	墊片
DZ40Y-16	16	1.6	LC3:≥﹣101 LCB:≥﹣46 LCC:≥﹣46 1Cr18Ni9Ti:≥﹣196	LC3、LCB、LCC、 1Gr18Ni9Ti	浸四氟乙烯 石棉蠅	QT450-10	ZCuA110Fe3	1Gr18Ni9Ti	低溫石棉
DZ40Y-25	25	2.5
DZ40Y-40	40	4.0
DZ940Y-16	16	1.6
DZ940Y-25	25	2.5
DZ940Y-40	40	4.0

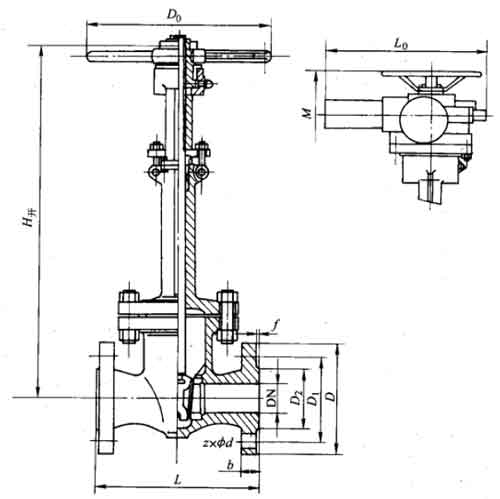

主要外形及結構尺寸

DZ40Y、DZ940Y型PN16法蘭連接低溫閘閥主要外形及結構尺寸

DN	L	D	D1	D2	b	f	z×φd	H開	D0	M	L0	重量/kg
												DZ40Y	DZ940Y
50	250	160	125	100	16	3	4×φ18	525	240	620	478	24	54
65	265	180	145	120	18	3	4×φ18	570	280	710	560	32	80
80	280	195	160	135	20	3	8×φ18	657	280	780	706	40	126
100	300	215	180	155	20	3	8×φ18	779	320	894	706	55	152
125	325	245	210	185	22	3	8×φ18	779	320	900	706	58	158
150	350	280	240	210	24	3	9×φ23	866	320	1052	736	81	222
200	400	335	295	265	26	3	12×φ23	1208	400	1250	785	220	208
250	450	405	355	320	30	3	12×φ25	1422	450	1445	938	302	456
300	500	560	410	375	30	4	12×φ25	1652	560	1690	953	452	557
350	550	520	470	435	34	4	16×φ25	1842	640	1900	1022	618	888
400	600	580	525	485	36	4	16×φ25	2075	720	2110	1062	863	1122
