DZ40Y型150（Lb)～600(Lb)低溫閘閥

更新時間  2011-10-27 08:46 閱讀

主要性能參數

DZ40Y型150（Lb)～600(Lb)低溫閘閥主要性能參數

型號	壓力級 (Lb)	適用介質	適用溫度 （℃）	材料
				閥體、閥蓋、支架、閘板	閥桿	密封面材料	填料、墊片
DZ40Y-150(Lb)	150	丙烷、丙烯 、甲醇、乙烯 等非腐蝕性介質	﹣46	碳素鋼	鉻鎳鈦 不銹鋼	碳鋼堆焊 硬質合金	聚四氟乙烯
DZ40Y-300(Lb)	300
DZ40Y-600(Lb)	600
DZ40Y-150(Lb)I	150		﹣101	合金鋼
DZ40Y-300(Lb)I	300
DZ40Y-600(Lb)I	600
DZ40Y-150(Lb)P	150		﹣196	鉻鎳鈦不銹鋼
DZ40Y-300(Lb)P	300
DZ40Y-600(Lb)P	600

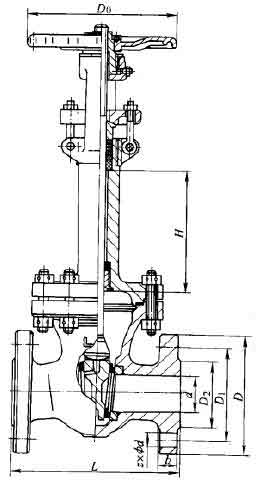

主要外形及結構尺寸

DZ40Y型150（Lb)低溫閘閥要外形及結構尺寸（mm)

DN/in	DN	L	D	D1	D2	b	z×Φd	D0	H
									﹣46℃	﹣101℃	﹣196℃
2	50	178	152	120.6	92.1	16	4×Φ19	200	110	130	170
3	80	203	191	152.4	127	19.5	4×Φ19	250	120	150	190
4	100	229	229	190.5	157.2	24	8×Φ19	250	130	160	200
5	125	254	254	215.9	185.7	24	8×Φ22	300	140	170	220
6	150	267	279	241.3	215.9	25.5	8×Φ22	300	140	170	220
8	200	292	342	298.4	269.9	29	8×Φ22	350	140	170	220
10	250	330	406	361.9	323.8	30.5	12×Φ25	400	150	180	240
12	300	356	483	432	381	32	12×Φ25	400	150	180	240

DZ40Y型300（Lb)低溫閘閥要外形及結構尺寸（mm)

DN/in	DN	L	D	D1	D2	b	z×Φd	D0	H
									﹣46℃	﹣101℃	﹣196℃
2	50	216	165	127	92.1	22.5	8×Φ19	200	110	130	170
3	80	283	210	168.3	127	29	8×Φ22	250	120	150	190
4	100	305	254	200	157.2	32	8×Φ22	300	130	160	200
5	125	381	279	234.9	185.7	35	8×Φ22	350	140	170	220
6	150	403	318	269.9	215.9	37	12×Φ22	350	140	170	220
8	200	419	381	330.2	269.9	41.5	12×Φ25	400	140	170	220
10	250	451	445	387.5	323.8	48	16×Φ29	450	150	180	240
12	300	502	521	451	381	51	16×Φ32	500	150	180	240
