閘閥標準系列

Z40H、Z40Y、Z40W型150（Lb)~600(Lb)鋼制楔式閘閥

更新時間  2011-10-27 08:48 閱讀

主要性能參數

Z40H、Z40Y、Z40W型150（Lb)~600(Lb)鋼制楔式閘閥主要性能參數

型號	壓力級 （Lb)	適用介質	適用溫度 （℃）	材料
				閥體、閥蓋	閥桿	閘板、閥座	填料
Z40H-150(Lb)	150	水、蒸汽 、油品等無 腐蝕性介質	≤425	碳素鋼	鉻不銹鋼	碳素鋼堆焊鐵 基合金鋼或鉻 不銹鋼	石棉石墨 或柔性石墨
Z40H-300(Lb)	300
Z40H-400(Lb)	400
Z40H-600(Lb)	600
Z40Y-150(Lb)I	150	油品、蒸汽等	≤550	鉻鉬鋼	鉻鉬合金鋼	鉻鉬合金鋼堆 焊硬質合金	柔性石墨
Z40Y-300(Lb)I	300
Z40Y-400(Lb)I	400
Z40Y-600(Lb)I	600
Z40W-150(Lb)P	150	弱腐蝕性介質	≤150	鉻鎳鈦不銹鋼	鉻鎳鈦不銹鋼	鉻鎳鈦不銹鋼 堆焊硬質合金	柔性石墨或 聚四氟乙烯
Z40W-300(Lb)P	300
Z40W-400(Lb)P	400
Z40W-600(Lb)P	600
Z40Y-150(Lb)R	150	腐蝕性介質	≤150	鉻鎳鉬鈦不銹 鋼	鉻鎳鉬鈦不銹 鋼	鉻鎳鉬鈦不銹鋼 堆焊硬質合金	柔性石墨或 聚四氟乙烯
Z40Y-300(Lb)R	300
Z40Y-400(Lb)R	400
Z40Y-600(Lb)R	600

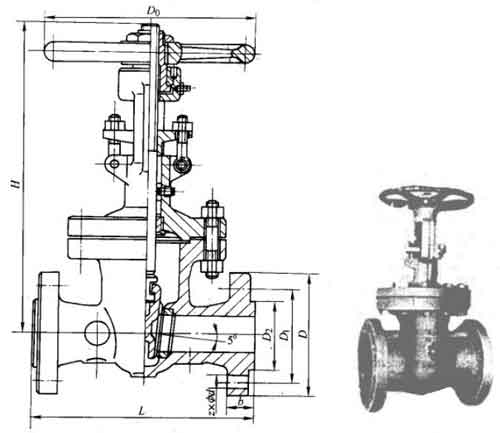

主要外形及結構尺寸

Z40H、Z40Y、Z40W型150（Lb)鋼制楔式閘閥主要外形及結構尺寸

DN	DN/in	L	D	D1	D2	b	z×Φd	H≈	D0≈	重量/kg
15	1/2	108	89	60.5	35	12	4×Φ15	188	90	﹣
20	3/4	117	95	70	43	12	4×Φ15	202	90	﹣
25	1	127	108	79.5	51	12	4×Φ15	225	100	﹣
32	1 1/4	140	117	89	64	13	4×Φ15	252	100	﹣
40	1 1/2	165	127	98.5	98.5	15	4×Φ15	277	140	﹣
50	2	178	152	120.5	120.5	16	4×Φ19	323	200	23
65	2 1/2	190	178	139.5	139.5	18	4×Φ19	347	250	32
80	3	208	190	152.5	152.5	19	4×Φ19	383	250	40
100	4	229	229	190.5	190.5	24	8×Φ19	457	300	63
125	5	254	254	216	216	24	8×Φ22	632	300	66
150	6	267	279	241.5	241.5	26	8×Φ22	635	350	108
200	8	292	343	298.5	298.5	29	8×Φ22	762	350	171
250	10	330	406	362	362	31	12×Φ25	895	400	263
300	12	356	483	432	432	32	12×Φ25	1080	500	346
350	14	381	533	476	476	35	12×Φ29	1295	600	488
400	16	406	597	540	540	37	16×Φ29	1435	600	621
450	18	432	635	578	578	40	16×Φ32	1626	650	814
500	20	457	698	635	635	43	20×Φ32	1829	650	992
600	24	508	813	749.5	749.5	48	20×Φ35	2175	700	1492
750	30	610	984	914.5	914.5	75	28×Φ35	2692	700	2272
800	32	660	1060	978	978	81	28×Φ41	3281	﹣	2480
900	36	711	1168	1085.9	1022	90	32×Φ41	3721	﹣	3310
