閘閥標準系列

Z41H、Z41Y、Z41W型PN40、PN63鋼制楔式閘閥

更新時間  2011-11-12 08:31 閱讀

主要性能參數

Z41H、Z41Y、Z41W型PN40、PN63鋼制楔式閘閥主要性能參數

型號	PN	工作壓力 (Mpa)	適用介質	適用溫度 （℃）	材料
					閥體、閥蓋、閘板	閘桿	密封面	填料
Z41H-40	40	4.0	水、蒸汽、油品	≤425	碳素鋼	鉻不銹鋼	堆焊鐵基合金	石棉石墨或柔性石墨
Z41H-63	63	6.3
Z41Y-40	40	4.0					堆焊硬質合金
Z41Y-63	63	6.3
Z41W-40P	40	4.0	弱府蝕性介質	≤150	鉻鎳鈦不銹鋼	鉻鎳鈦不銹鋼	本體材料	聚四氟乙烯
Z41W-63P	63	6.3
Z41Y-40P	40	4.0					堆焊硬質合金
Z41Y-63P	63	6.3
Z41W-40R	40	4.0			鉻鎳鉬鈦不銹鋼	鉻鎳鉬鈦不銹鋼	本體材料
Z41W-63R	63	6.3
Z41Y-40V	40	4.0	水、蒸汽、油品	≤570	鉻鉬釩鋼	鉻不銹鋼	堆焊硬質合金	柔性石墨
Z41Y-63V	63	6.3
Z41Y-40I	40	4.0	蒸汽、油品	≤550	鉻鉬合金鋼	鉻鉬合金鋼	堆焊硬質合金	柔性石墨
Z41Y-63I	63	6.3

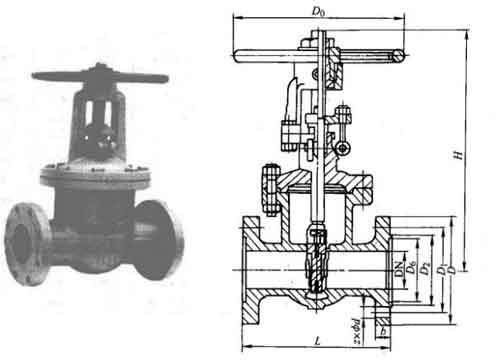

主要外形及結構尺寸

Z41H、Z41Y、Z41W型PN40鋼制楔式閘閥主要外形及結構尺寸（mm)

DN	L	D	D1	D2	D6	b	z×Φd	H	H1	D0	重量/kg
15	130	95	95	45	40	16	4×Φ14	175	195	120	5
20	150	105	75	55	51	16	4×Φ14	180	205	120	8
25	160	115	85	65	58	16	4×Φ14	210	240	140	9
32	180	135	100	78	66	18	4×Φ18	230	266	160	12
40	200	145	110	85	76	18	4×Φ18	320	395	180	16
50	250	160	125	100	88	20	4×Φ18	359	420	240	29
65	265	180	145	120	110	22	8×Φ18	373	452	240	38
80	280	195	160	135	121	22	8×Φ18	435	530	280	51
100	300	230	190	160	150	24	8×Φ23	500	620	320	81
125	325	280	220	188	176	28	8×Φ25	614	756	360	128
150	350	300	250	218	204	30	8×Φ25	674	845	360	155
200	400	375	320	282	260	38	12×Φ30	818	1040	400	265
250	450	445	385	245	313	42	12×Φ34	970	1244	450	370
300	500	510	450	408	364	46	16×Φ34	1145	1474	560	550
350	550	570	50	465	422	52	16×Φ34	1280	1663	640	640
400	600	655	585	535	474	58	16×Φ41	1450	1886	720	1230
