閘閥標準系列

KZ41H型PN16、PN25抗硫法蘭閘閥

更新時間  2011-11-05 08:28 閱讀

主要性能參數

KZ41H型PN16、PN25抗硫法蘭閘閥主要性能參數

型號	PN	工作壓力 /MPa	適用溫度 /℃	適用介質	材料
					閥體、閥蓋、閘板	閥桿	密封面
KZ41H-16	16	1.6	≤425	水、蒸汽、油品	鍛鋼	鍛鋼	鉻不銹鋼
KZ41H-25	25	2.5

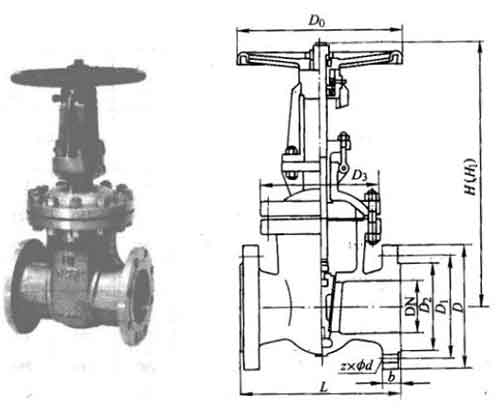

主要外形及結構尺寸

KZ41H型PN16抗硫法蘭閘閥主要外形及結構尺寸（mm)

DN	L	D	D1	D2	b	z×Φd	D3	H	H1	D0	重量/kg
15	130	95	65	45	14	4×Φ14	﹣	175	195	200	4
20	150	105	75	55	14	4×Φ14	﹣	180	205	200	5
25	160	115	85	65	14	4×Φ14	﹣	210	240	220	6
32	180	135	100	78	16	4×Φ18	﹣	210	240	220	7
40	200	1450	110	85	16	4×Φ18	﹣	350	425	200	18
50	250	160	125	100	16	4×Φ18	180	358	430	240	29
65	265	180	145	120	18	4×Φ18	190	373	452	240	33
80	280	195	160	135	20	8×Φ18	220	435	530	280	46
100	300	215	180	155	20	8×Φ18	260	500	620	320	63
125	325	245	210	185	22	8×Φ18	295	514	756	360	108
150	350	280	240	210	24	8×Φ23	335	574	845	360	134
200	400	335	295	265	26	12×Φ23	400	718	1041	400	192
250	450	405	355	320	30	12×Φ25	475	969	1244	450	273
300	500	460	410	375	30	12×Φ25	530	1145	1474	560	379
350	550	520	470	435	34	16×Φ25	﹣	1280	1663	647	590
400	600	580	525	485	36	16×Φ30	﹣	1450	1886	720	849
500	700	705	650	608	34	20×Φ34	﹣	1676	2181	720	958
