LGZ441H-40、LGZ441H-63型直齒圓柱齒輪傳動帶梯形槽式法蘭閘閥

更新時間  2011-11-17 08:25 閱讀

主要性能參數

LGZ441H-40、LGZ441H-63型直齒圓柱齒輪傳動帶梯形槽式法蘭閘閥主要性能參數

型號	PN	工作壓力 (Mpa)	適用溫度 （℃）	適用介質	材料
					閥體、閥蓋、閘板	閥座閘板及密封面	填料	手輪
LGZ441H-40	40	4.0	≤425	水、蒸汽、油品等 無腐蝕性介質	碳素鋼	堆焊鐵基合金	石棉石墨或 柔性石墨	球墨鑄鐵 或鑄鋼
LGZ441H-63	63	6.3

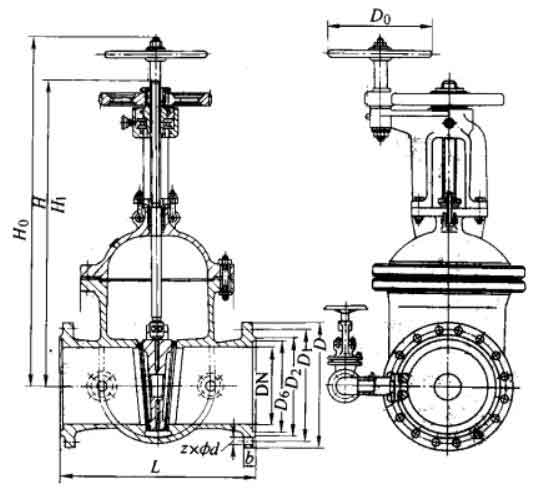

主要外形及結構尺寸

LGZ441H-40型直齒圓柱齒輪傳動帶梯形槽式法蘭閘閥主要外形及結構尺寸（mm)

DN	L	D	D1	D2	D6	b	z×Φd	H0	H	H1	D0	重量/kg
300	750	510	450	408	364	46	16×Φ34	1234	1175	1475	450	610
350	850	570	510	465	422	52	16×Φ34	1377	1322	1678	500	890
400	950	655	585	535	474	58	16×Φ41	1552	1492	1900	560	1333
500	1150	755	670	612	576	62	20×Φ48	2135	1975	2510	720	2526

LGZ441H-63型直齒圓柱齒輪傳動帶梯形槽式法蘭閘閥主要外形及結構尺寸（mm)

DN	L	D	D1	D2	D6	b	z×Φd	H0	H	H1	D0	重量/kg
300	750	530	460	412	364	54	16×Φ41	1308	1220	1540	500	890
350	850	595	525	475	422	60	16×Φ41	1565	1469	1850	560	1333
400	950	670	585	525	474	66	16×Φ48	1785	1640	2080	640	2526
500	1150	800	705	640	576	70	20×Φ54	2135	1975	2510	720	618
600	1350	930	820	750	678	76	20×Φ58	2295	2425	2959	800	945
