Z541H、Z541Y、Z541W型PN16、PN25法蘭連接鋼制錐齒輪傳動楔式閘

更新時間  2011-11-18 08:24 閱讀

主要性能參數

Z541H、Z541Y、Z541W型PN16、PN25法蘭連接鋼制錐齒輪傳動楔式閘閥主要性能參數

型號	PN	適用溫度 （℃）	工作壓力 (Mpa)	適用介質	材料
					閥體、閥蓋	閘板	閥座	閥桿
Z541H-16C	16	≤200	1.6	非腐蝕性介質	碳鋼	碳鋼+鉻鋼或鈷鉻鎢	碳鋼+鉻鋼或鈷鉻鎢	鉻鋼
		≤300	1.25
		≤425	0.9
Z541Y-16C		≤200	2.5		碳鋼	碳鋼+鉻鋼或鈷鉻鎢	碳鋼+鉻鋼或鈷鉻鎢	鉻鋼
		≤300	2.0
		≤425	1.4
Z541Y-16I	16	≤325	1.4	非腐蝕性介質	鉻鉬鋼	鉻鎳鋼+鈷鉻鎢	鉻鎳鈦鋼+鈷鉻鎢	鉻鉬釩鋼
		≤450	1.0
		≤550	0.4
Z541W-16P		≤200	1.6	腐蝕性介質	鉻鎳鈦鋼	鉻鎳鈦鋼+鈷鉻鎢	鉻鎳鈦鋼+鈷鉻鎢	鉻鎳鈦鋼
Z541W-16R					鉻鎳鉬鈦鋼	鉻鎳鉬鈦鋼+鈷鉻鎢	鉻鎳鉬鈦鋼+鈷鉻鎢	鉻鎳鉬鈦鋼
Z541Y-16P		≤200	1.6		鉻鎳鈦鋼	鉻鎳鈦鋼+鈷鉻鎢	鉻鎳鈦鋼+鈷鉻鎢	鉻鎳鈦鋼
Z541Y-16R					鉻鎳鉬鈦鋼	鉻鎳鉬鈦鋼+鈷鉻鎢	鉻鎳鉬鈦鋼+鈷鉻鎢	鉻鎳鉬鈦鋼
Z541H-25	25	≤200	2.5	非腐蝕性介質	碳鋼	碳鋼+鉻鋼或鈷鉻鎢	碳鋼+鉻鋼或鈷鉻鎢	鉻鋼
		≤300	2.0
		≤425	1.4
Z541Y-25		≤200	2.5		碳鋼	碳鋼+鉻鋼或鈷鉻鎢	碳鋼+鉻鋼或鈷鉻鎢	鉻鋼
		≤300	2.0
		≤425	1.4
Z541Y-25I		≤325	2.2	非腐蝕性介質	鉻鉬鋼	鉻鎳鋼+鈷鉻鎢	鉻鎳鈦鋼+鉻鋼或鈷鉻鎢	鉻鎳釩鋼
		≤450	1.6
		≤550	0.64
Z541W-25P		≤200	2.5	腐蝕性介質	鉻鎳鈦鋼	鉻鎳鈦鋼+鈷鉻鎢	鉻鎳鈦鋼+鈷鉻鎢	鉻鎳鈦鋼
Z541W-25R					鉻鎳鉬鈦鋼	鉻鎳鉬鈦鋼+鈷鉻鎢	鉻鎳鉬鈦鋼+鈷鉻鎢	鉻鎳鉬鈦鋼
Z541Y-25P		≤200			鉻鎳鈦鋼	鉻鎳鈦鋼+鈷鉻鎢	鉻鎳鈦鋼+鈷鉻鎢	鉻鎳鈦鋼
Z541Y-25R					鉻鎳鉬鈦鋼	鉻鎳鉬鈦鋼+鈷鉻鎢	鉻鎳鉬鈦鋼+鈷鉻鎢	鉻鎳鉬鈦鋼

主要外形及結構尺寸

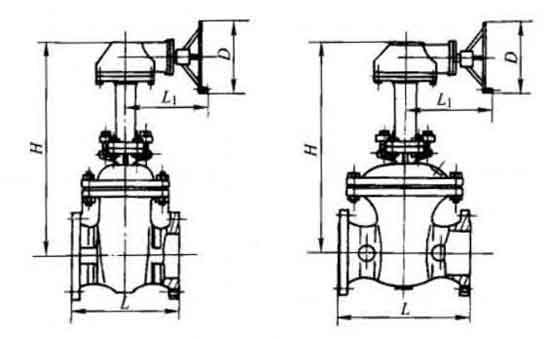

Z541H、Z541Y、Z541W型PN16法蘭連接鋼制錐齒輪傳動楔式閘閥主要外形及結構尺寸（mm)

DN	L	D	H	L1	轉矩/N.m	重量/kg
300	500	305	1155	341	340	465
350	550	305	1420	357	730	475
400	600	305	1590	357	730	786
450	650	305	1705	357	730	936
500	700	305	1816	357	730	994
600	800	458	2890	427	1470	1400
700	900	458	3280	507	2940	2300
800	1000	610	3575	608	5800	3000
900	1100	610	3790	608	5880	3490
1000	1200	610	4030	608	5880	4100
