TSFZ41Y型PN16～PN40型耐磨襯鋼玉不銹鋼楔式閘閥

更新時間  2011-11-07 08:29 閱讀

主要性能參數

TSFZ41Y型PN16～PN40型耐磨襯鋼玉不銹鋼楔式閘閥主要性能參數

型號	PN	工作壓力 (Mpa)	適用介質	適用溫度 （℃）	材料
					閥體、閥蓋、閘板、閥桿	閥座和閘板密封面	墊片	填料	手輪
TSFZ41Y-16PII	16	1.6	高溫?zé)煔?/td>	≤700	鉻鎳鈦不銹鋼 1Cr18Ni9Ti	堆焊硬質合金	不銹鋼石棉纏繞墊	柔性石墨	球墨鑄鐵
TSFZ41Y-25PII	25	2.5
TSFZ41Y-40PII	40	4.0

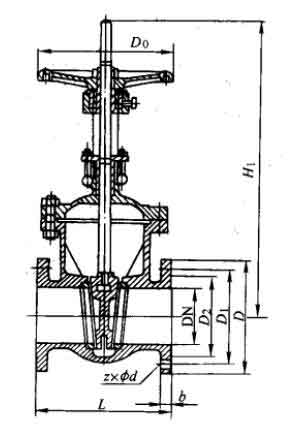

主要外形及結構尺寸

TSFZ41Y-16PII型耐磨襯鋼玉不銹鋼楔式閘閥主要外形及結構尺寸

DN	L	D	D1	D2	b	z×Φd	H	H1	D0	重量/kg
80	280	195	160	135	20	8×Φ18	435	530	280	46
100	300	215	180	155	20	8×Φ18	500	620	280	54
150	350	280	240	210	24	8×Φ23	630	790	300	98
200	400	335	295	265	26	12×Φ23	740	960	350	190
250	450	405	355	320	30	12×Φ25	900	1160	400	248
300	500	460	410	375	30	12×Φ25	1060	1380	450	335
350	550	520	470	435	34	16×Φ25	1170	1540	500	460
400	600	580	525	485	36	16×Φ30	1330	1750	600	600
500	700	705	650	608	44	20×Φ34	1460	1980	600	1150

TSFZ41Y-25PII型耐磨襯鋼玉不銹鋼楔式閘閥主要外形及結構尺寸

DN	L	D	D1	D2	b	z×Φd	H	H1	D0	重量/kg
80	280	195	160	135	20	8×Φ18	435	530	280	48
100	300	230	190	160	24	8×Φ23	500	620	280	57
150	350	300	250	218	30	8×Φ23	630	790	300	104
200	400	360	310	278	34	12×Φ23	740	960	350	235
250	450	425	370	332	36	12×Φ25	900	1160	400	280
300	500	485	430	390	40	12×Φ25	1060	1380	450	360
350	550	550	480	448	44	16×Φ25	1170	1540	500	480
400	600	610	550	505	48	16×Φ30	1330	1750	600	640
500	700	705	650	608	54	20×Φ34	1460	1980	600	1210
