閘閥標準系列

Z41H型PN40～PN200法蘭連接鋼制閘閥

更新時間  2011-11-07 08:32 閱讀

主要性能參數

Z41H型PN40～PN200法蘭連接鋼制閘閥主要性能參數

型號	PN	工作壓力 (Mpa)	適用介質	適用溫度 （℃）	材料
					閥體、閥蓋、閘板	閥桿	密封面	填料
Z41H-40～200	40～200	4.0～20.0	水、蒸汽、油品	≤425	碳鋼	鉻不銹鋼	碳鋼+cr13或硬質合金	柔性石墨
Z41H-40I～200I	40～200	4.0～20.0		≤550	鉻鉬鋼	合金鋼	合金鋼+硬質合金
Z41H-40P～200P	40～200	4.0～20.0	醋酸類	≤200	鉻鎳鈦鋼	不銹鋼	不銹鋼或不銹鋼+硬質合金
Z41H-40R～200R	40～200	4.0～20.0		≤200	鉻鎳鉬鈦鋼

主要外形及結構尺寸

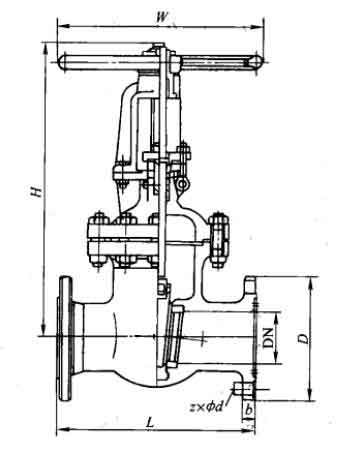

Z41H型PN40法蘭連接鋼制閘閥主要外形及結構尺寸(mm)

DN	L	D	H	W	重量/kg
50	250	160	685	250	30
65	280	180	705	250	41
80	310	195	780	250	48
100	350	230	805	300	78
125	400	270	890	350	112
150	450	300	945	350	152
200	550	375	1100	400	200
250	650	445	1350	450	300
300	750	510	1445	500	450
350	850	570	1665	﹣	680
400	950	655	1930	﹣	850

Z41H型PN63法蘭連接鋼制閘閥主要外形及結構尺寸(mm)

DN	L	D	H	W	重量/kg
50	250	175	685	250	30
65	280	200	705	300	42
80	310	210	780	350	51
100	350	250	805	400	80
125	400	295	890	400	125
150	450	340	1002	450	175
200	550	405	1150	450	220
250	650	470	1350	500	320
300	750	530	1528	650	490
350	850	595	1792	﹣	680
400	950	670	2180	﹣	920

Z41H型PN100法蘭連接鋼制閘閥主要外形及結構尺寸(mm)

DN	L	D	H	W	重量/kg
50	250	195	680	300	48
65	280	220	720	300	68
80	310	230	870	350	92
100	350	265	885	400	133
125	400	310	1020	450	216
150	450	350	1110	500	275
200	550	430	1225	500	360
250	650	500	1257	550	700
