WZ40H-40型波紋管鋼制閘閥

更新時間  2011-10-25 08:21 閱讀

主要性能參數

WZ40H-40型波紋管鋼制閘閥主要性能參數

型號	PN	工作壓力 (Mpa)	適用溫度 （℃）	適用介質	材料
					閥體、閥蓋、閘板	閥桿	密封面	填料	波紋管
WZ40H-40	40	4.0	≤425	無腐蝕性介質	碳素鋼	鉻不銹鋼	鉻不銹鋼或 碳鋼堆焊硬 質合金	柔性石黑或 夾不銹鋼 絲柔性石墨	奧氏體不銹鋼

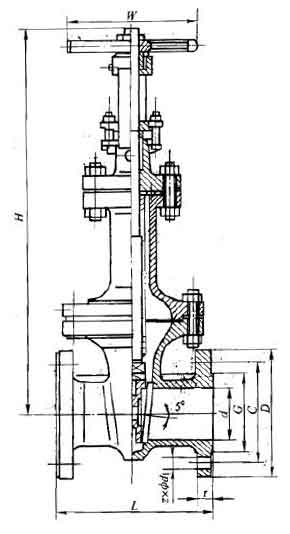

主要外形及結構尺寸

WZ40H-40型波紋管鋼制閘閥主要外形及結構尺寸

DN	H	L	W	t	d	G	C	D	z×Φd1
20	311	152.5	110	16	20	43	82.5	120	4×Φ18
25	442	165	150	17.5	25	51	89	125	4×Φ18
40	509	190.5	150	21	42	73	114.5	155	4×Φ22
50	624	216	200	22.4	51	92	127	165	8×Φ19
80	744	283	250	28.5	76	127	168	210	8×Φ22
100	906	305	250	31.8	102	157	200	254	8×Φ22
150	1148	403	350	36.6	152	216	270	318	12×Φ22
200	1404	419	400	41.2	203	270	330	381	12×Φ25
250	1724	457	450	47.8	254	324	387.5	444	16×Φ29
