Z40H、Z40Y、Z40W型150（Lb)～2500(Lb)鋼制楔式閘閥

更新時間  2011-10-28 08:28 閱讀

主要性能參數

Z40H、Z40Y、Z40W型150（Lb)～2500(Lb)鋼制楔式閘閥主要性能參數

型號	壓力級 （Lb)	適用溫度 （℃）	適用介質	材料
				閥體、閘板、閥蓋、支架	閥桿	密封面	填料
Z40H-150(Lb)～1500(Lb)	150～1500	≤425	水、油品 、蒸汽	碳素鋼	鉻不銹鋼	鐵基合金	柔性石墨或聚四氟
Z40H-2500(Lb)	2500				不銹鋼		柔性石墨
Z40Y-150(Lb)P～1500(Lb)P	150～1500	≤200	硝酸類	鉻鎳鈦不銹鋼	鉻鎳鈦不銹鋼	硬質合金	柔性石墨或聚四氟
Z40Y-2500(Lb)I	2500	≤540	蒸汽及石油 產品等	合金鋼	鉻鎳鈦鋼
Z40Y-150(Lb)R～1500(Lb)R	150～1500	≤200	醋酸類	鉻鎳鉬鈦不銹鋼	鉻鎳鉬鈦不銹鋼
Z40Y-150(Lb)C～1500(Lb)C	150～1500		酸、堿類、 尿素、甲胺液	碳不銹鋼	碳不銹鋼
Z40Y-150(Lb)I～1500(Lb)I	150～1500	≤550	水、油品、 蒸汽	鉻鉬合金鋼	鉻鉬合金鋼
Z40W-150(Lb)P～1500(Lb)	150～1500	≤200	硝酸類	鉻鎳鈦不銹鋼	鉻鎳鈦不銹鋼	本體
Z40W-150(Lb)R～1500(Lb)R	150～1500		醋酸類	鉻鎳鉬鈦不銹鋼	鉻鎳鉬鈦不銹鋼
Z40W-150(Lb)I～1500(Lb)I	150～1500	≤550	水、油品、 蒸汽	鉻鉬合金鋼	鉻鉬合金鋼
Z40W-2500(Lb)	2500	≤200	硝酸、醋酸類	不銹鋼	不銹鋼

主要外形及結構尺寸

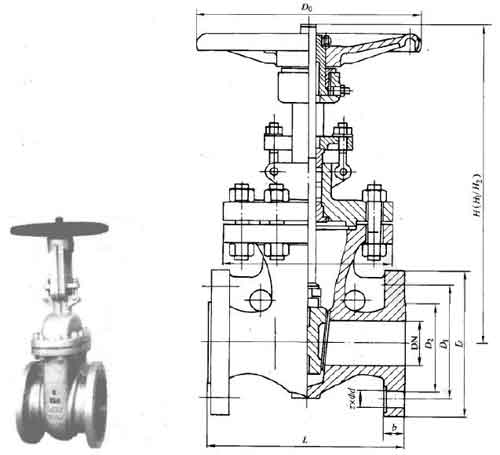

Z40H、Z40Y、Z40W型150（Lb)鋼制楔式閘閥主要外形及結構尺寸（mm)

DN	DN/in	L	D	D1	D2	b	z×Φd	H	D0	重量/kg
15	1/2	108	89	60.5	35	12	4×Φ15	188	100	3.2
20	3/4	117	98	70	43	12	4×Φ15	202	100	3.9
25	1	127	108	79.5	51	12	4×Φ15	225	100	4.5
32	1 1/2	140	117	89	64	13	4×Φ15	252	100	7.1
40	1 1/4	165	127	98.5	73	15	4×Φ15	277	150	11.3
50	2	178	152	120.5	92	16	4×Φ19	323	200	23
65	2 1/2	190	178	139.5	105	18	4×Φ19	347	250	32
80	3	203	190	152.5	127	19	4×Φ19	383	250	40
100	4	229	229	190.5	157	24	8×Φ19	457	300	63
125	5	254	254	216	186	24	8×Φ22	632	300	66
150	6	267	279	241.5	216	26	8×Φ22	635	350	108
200	8	292	343	298.5	270	29	8×Φ22	762	350	171
250	10	330	406	362	324	31	12×Φ25	895	400	263
300	12	356	483	432	381	32	12×Φ25	1080	500	346
350	14	381	533	476	413	35	12×Φ29	1295	600	488
400	16	406	597	540	470	37	16×Φ29	1435	800	621
