閘閥標準系列

Z40H、Z40Y、Z40W型10（K)、20(K)鋼制閘閥

更新時間  2011-10-28 08:26 閱讀

主要性能參數

Z40H、Z40Y、Z40W型10（K)、20(K)鋼制閘閥主要性能參數

型號	壓力級（K)	閥體材料
Z40-10(K)	10	A105、F5、F11、F22、304、304L、316、316L、5A02
Z40-20(K)	20

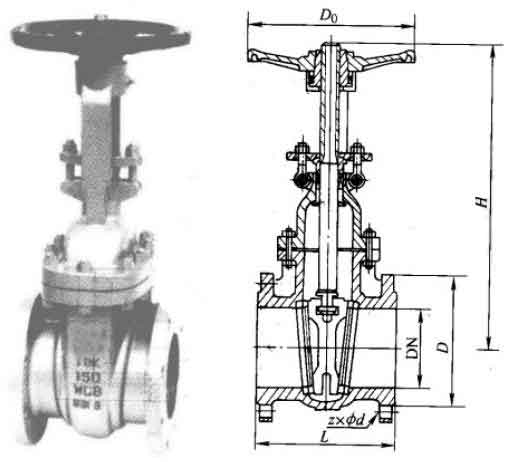

主要外形及結構尺寸

Z40H、Z40Y、Z40W型10（K)鋼制閘閥主要外形及結構尺寸

DN/mm	L	H	D0	重量/kg	DN/mm	L	H	D0	重量/kg
50	178	409	200	24	250	330	1158	400	230
65	190	535	250	31	300	356	1378	450	330
80	203	570	250	40	350	381	1543	500	460
100	229	590	250	55	400	406	1738	600	660
150	267	630	300	90	450	432	1959	600	680
200	292	960	350	145	500	457	2214	680	960

Z40H、Z40Y、Z40W型20（K)鋼制閘閥主要外形及結構尺寸

DN/mm	L	H	D0	重量/kg	DN/mm	L	H	D0	重量/kg
50	216	480	200	32	250	457	1390	500	370
65	241	510	250	39	300	502	1600	500	560
80	283	580	280	55	350	762	1750	600	870
100	305	700	350	80	400	838	1900	600	1150
150	403	940	400	160	450	914	2320	650	1270
200	419	1190	450	250	﹣	﹣	﹣	﹣	﹣
