Z41W型150（Lb)～400(Lb)不銹鋼鑄鋼法蘭閘閥

更新時間  2011-11-15 08:28 閱讀

主要性能參數

Z41W型150（Lb)～400(Lb)不銹鋼鑄鋼法蘭閘閥主要性能參數

型號	工作壓力 (Lb)	工作壓力 (MPa)	適用溫度 （℃）	適用介質	材料
					閥體、閥蓋、閘板	閥桿	密封面	填料
Z41W-150(Lb)P	150	2.0	≤150	硝酸類	鉻鉬鈦不銹鋼	鉻鉬鈦不銹鋼	堆焊硬質合金	柔性石墨或聚四氟乙烯
Z41W-150(Lb)R	150	1.37
Z41W-300(Lb)P	300	5.0		腐蝕性介質	鉻鎳鉬鈦鋼	鉻鎳鉬鈦鋼+ 鈷鉻鎢	﹣	﹣
Z41W-300(Lb)R	300	3.77	≤200	腐蝕性介質	鉻鎳鉬鈦鋼	鉻鎳鉬鈦鋼+ 鈷鉻鎢	﹣	﹣
Z41W-400(Lb)P	400	4.37	≤200		鉻鎳鈦鋼	鉻鎳鈦鋼	﹣	﹣
Z41W-400(Lb)R	400	4.76			鉻鎳鉬鈦鋼	鉻鎳鉬鈦鋼+ 鈷鉻鎢	﹣	﹣

主要外形及結構尺寸

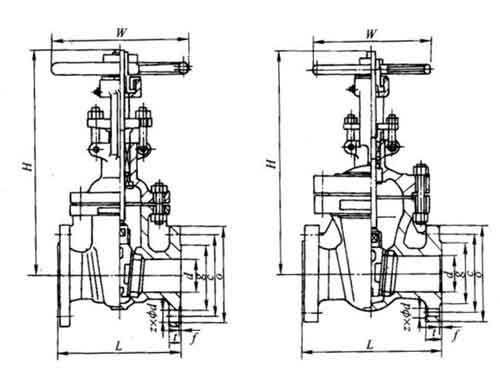

Z41W-150Lb型不銹鋼鑄鋼法蘭閘閥主要外形及結構尺寸（mm)

DN/in	d	L	H (近似值）	W	o	t	c	g	f	z×Φd	重量/kg
1/2	13	108	188	100	89	12	60.5	35	1.6	4×Φ15	4
3/4	19	117	202	100	98	12	70	43	1.6	4×Φ15	5
1	25	127	225	120	108	12	79.5	51	1.6	4×Φ15	7
1 1/4	32	140	252	120	117	13	89	64	1.6	4×Φ15	8
1 1/2	38	165	277	160	127	15	98.5	73	1.6	4×Φ15	12
2	51	178	326	200	152	16	120.5	92	1.6	4×Φ19	20
2 1/2	64	190	380	200	178	18	139.5	105	1.6	4×Φ19	27
3	76	203	449	200	190	19	152.5	127	1.6	4×Φ19	33
4	102	229	548	240	229	24	190.5	157	1.6	8×Φ19	46
5	127	254	553	280	254	24	216	186	1.6	8×Φ22	68
6	152	267	775	280	279	26	241.5	216	1.6	8×Φ22	86
8	203	292	874	355	343	29	298.5	270	1.6	8×Φ22	140
10	254	330	1265	400	406	31	362	324	1.6	12×Φ25	190
12	305	356	1465	400	483	32	432	381	1.6	12×Φ25	270
14	337	381	1570	560	533	35	476	413	1.6	12×Φ29	430
16	387	406	1701	560	597	37	540	470	1.6	16×Φ29	570
18	438	432	2070	560	635	40	578	533	1.6	16×Φ32	740
20	489	457	2290	640	699	43	635	584	1.6	20×Φ32	920
24	591	508	2490	720	813	48	749.5	592	1.6	20×Φ35	1410
