BSZ441T-16Q、BSZ445T-16Q型正齒輪傳動明/暗桿楔式閘閥

更新時間  2011-11-16 08:33 閱讀

主要性能參數

BSZ441T-16Q、BSZ445T-16Q型正齒輪傳動明/暗桿楔式閘閥主要性能參數

型號	PN	工作壓力 (Mpa)	適用溫度 （℃）	適用介質	材料
					閥體、閥蓋、閘板	閥桿	密封面	填料
BZ441T-16Q	16	1.6	≤100	水	球墨鑄鐵	鉻不銹鋼	銅合金	柔性石墨
BZ445T-16Q	16	1.6	≤100	水	球墨鑄鐵	鉻不銹鋼	銅合金	O形圈

主要外形及結構尺寸

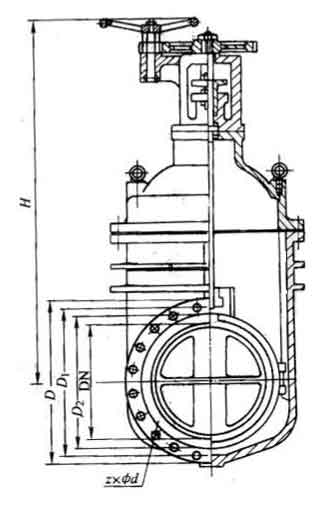

BSZ441T-16Q、BSZ445T-16Q型正齒輪傳動明/暗桿楔式閘閥主要外形及結構尺寸（mm)

DN	L	D	D1	D2	z×Φd
350	381	520	470	438	16×Φ28
400	406	580	525	490	16×Φ31
450	432	640	585	550	20×Φ31
500	457	715	650	610	20×Φ34
600	508	840	770	725	20×Φ37
700	610	910	840	795	24×Φ37
800	660	1020	950	905	24×Φ40
900	711	1125	1050	1000	28×Φ40
1000	811	1255	1170	1115	28×Φ43
