Z441H、Z441Y型PN25～PN100直齒圓柱齒輪傳動楔式閘閥

更新時間  2011-11-16 08:34 閱讀

主要性能參數

Z441H、Z441Y型PN25～PN100直齒圓柱齒輪傳動楔式閘閥主要性能參數

型號	PN	工作壓力 (Mpa)	適用介質	適用溫度 （℃）	材料
					閥體、閥蓋、閘板	閥座、閘板 及密封面	閥桿	填料
Z441H-25	25	2.5	水、蒸汽、油品 等無腐蝕性介質	≤425	碳素鋼	堆焊鐵基合金	鉻不銹鋼	石棉石墨或 柔性石墨
Z441Y-25						堆焊硬質合金
Z441Y-25I			油品、蒸汽等	≤550	堆焊硬質合金	堆焊鐵基合金	鉻鉬合金鋼	柔性石墨
Z441H-40	40	4.0	水、蒸汽、油品 等無腐蝕性介質	≤425	碳素鋼	堆焊硬質合金	鉻不銹鋼	石棉石墨或 柔性石墨
Z441Y-40						堆焊鐵基合金
Z441Y-40I			油品、蒸汽等	≤550	堆焊硬質合金	堆焊硬質合金	鉻鉬合金鋼	柔性石墨
Z441H-63	63	6.3	水、蒸汽、油品 等無腐蝕性介質	≤425	碳素鋼	堆焊鐵基合金	鉻不銹鋼	石棉石墨或 柔性石墨
Z441Y-63						堆焊硬質合金
Z441Y-63I			油品、蒸汽等	≤550	堆焊硬質合金	堆焊鐵基合金	鉻鉬合金鋼	柔性石墨
Z441H-100	100	10.0	水、蒸汽、油品 等無腐蝕性介質	≤425	碳素鋼	堆焊硬質合金	鉻不銹鋼	石棉石墨或 柔性石墨
Z441Y-100						堆焊鐵基合金
Z441Y-100I			油品、蒸汽等	≤550	堆焊硬質合金	堆焊硬質合金	鉻鉬合金鋼	柔性石墨

主要外形及結構尺寸

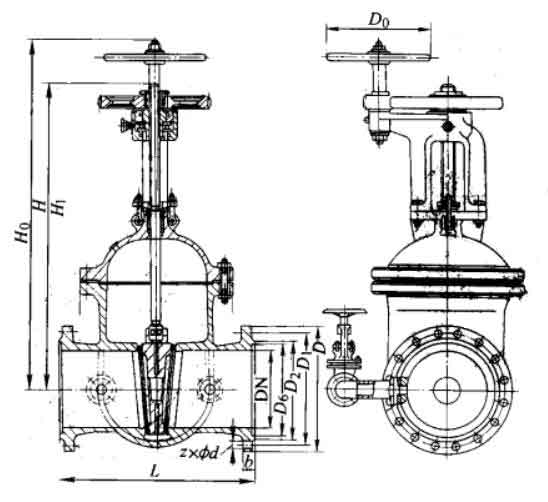

Z441H、Z441Y型PN25直齒圓柱齒輪傳動楔式閘閥主要外形及結構尺寸(mm)

DN	L	D	D1	D2	D6	b	z×Φb	H0	H	H1	D0	重量/kg
300	500	485	430	390	﹣	40	16×Φ30	1236	1145	1474	450	451
400	600	610	550	505	﹣	48	16×Φ34	1540	1450	1886	500	998

Z441H、Z441Y型PN40直齒圓柱齒輪傳動楔式閘閥主要外形及結構尺寸(mm)

DN	L	D	D1	D2	D6	b	z×Φb	H0	H	H1	D0	重量/kg
300	750	510	450	408	364	46	16×Φ34	1234	1175	1475	450	610
350	850	570	570	465	422	52	16×Φ34	1377	1322	1678	500	890
400	950	655	655	535	474	58	16×Φ41	1552	1492	1900	560	1233
500	1150	755	755	612	576	62	20×Φ48	2135	1975	2510	720	2526
