Z541H、Z541Y、Z541W型150（Lb)法蘭連接鋼制錐齒輪傳動楔式閘閥

更新時間  2011-11-19 07:26 閱讀

主要性能參數

Z541H、Z541Y、Z541W型150（Lb)法蘭連接鋼制錐齒輪傳動楔式閘閥主要性能參數

型號	壓力級 (Lb)	工作壓力 (Mpa)	適用溫度 （℃）	適用介質	材料
					閥體、閥蓋	閘板	閥座	閥桿
Z541H-150(Lb)	150	1.4	≤200	非腐蝕性介質	碳鋼	碳鋼+鉻鋼或鈷鉻鎢	碳鋼+鉻鋼或鈷鉻鎢	鉻鋼
		1.02	≤300
		0.56	≤425
Z541Y-150(Lb)		1.4	≤200
		1.02	≤300
		0.56	≤425
Z541Y-150(Lb)I		0.84	≤350		鉻鉬鋼	鉻鉬鋼+鈷鉻鎢	鉻鉬鈦鋼+鈷鉻鎢	鉻鉬釩鋼
		0.47	≤450
		0.13	≤550
Z541W-150(Lb)P	150	1.26	≤200	腐蝕性介質	鉻鎳鈦鋼	鉻鎳鈦鋼+鈷鉻鎢	鉻鎳鈦鋼+鈷鉻鎢	鉻鎳鈦鋼
Z541W-150(Lb)R		1.37			鉻鎳鉬鈦鋼	鉻鎳鉬鈦鋼+鈷鉻鎢	鉻鎳鉬鈦鋼+鈷鉻鎢	鉻鎳鉬鈦鋼
Z541Y-150(Lb)P		1.26			鉻鎳鈦鋼	鉻鎳鈦鋼+鈷鉻鎢	鉻鎳鈦鋼+鈷鉻鎢	鉻鎳鈦鋼
Z541Y-150(Lb)R		1.37			鉻鎳鉬鈦鋼	鉻鎳鉬鈦鋼+鈷鉻鎢	鉻鎳鉬鈦鋼+鈷鉻鎢	鉻鎳鉬鈦鋼

主要外形級結構尺寸

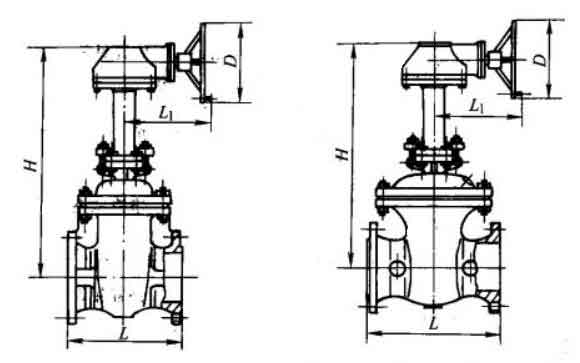

Z541H、Z541Y、Z541W型150（Lb)法蘭連接鋼制錐齒輪傳動楔式閘閥主要外形級結構尺寸（mm)

DN/in	DN	L	D	H	L1	轉矩/N.m	重量/kg
10	250	330	305	1013	341	340	212
12	300	356	305	1155	341	340	465
14	350	381	305	1420	357	730	475
16	400	406	305	1590	357	730	786
18	450	432	305	1705	357	730	936
20	500	457	305	1816	357	730	994
24	600	508	458	﹣	507	﹣	﹣
28	700	610	458	﹣	507	﹣	﹣
32	800	711	610	3575	608	5800	3000
