閘閥標準系列

Z541H、Z541Y、Z541W型300（Lb)法蘭連接鋼制錐齒輪傳動楔式閘閥

更新時間  2011-11-19 09:01 閱讀

主要性能參數

Z541H、Z541Y、Z541W型300（Lb)法蘭連接鋼制錐齒輪傳動楔式閘閥主要性能參數

型號	壓力級 (Lb)	工作壓力 (Mpa)	適用溫度 （℃）	適用介質	材料
					閥體、閥蓋	閥板	閥座	閥桿
Z541H-300(Lb)	300	4.38	≤200	非腐蝕性介質	碳鋼	碳鋼+鉻鋼或鈷鉻鎢	碳鋼+鉻鋼或鈷鉻鎢	鉻鋼
		3.87	≤300
		2.88	≤425
Z541Y-300(Lb)		4.38	≤200
		3.87	≤300
		2.88	≤425
Z541Y-300(Lb)I		4.02	≤350		鉻鉬鋼	鉻鉬鋼+鈷鉻鎢	鉻鉬鈦鋼+鈷鉻鎢	鉻鉬釩鋼
		3.38	≤450
		1.28	≤550
Z541W-300(Lb)P	300	3.28	≤200	腐蝕性介質	鉻鎳鈦鋼	鉻鎳鈦鋼+鈷鉻鎢	鉻鎳鈦鋼+鈷鉻鎢	鉻鎳鈦鋼
Z541W-300(Lb)R		3.77			鉻鎳鉬鈦鋼	鉻鎳鉬鈦鋼+鈷鉻鎢	鉻鎳鉬鈦鋼+鈷鉻鎢	鉻鎳鉬鈦鋼
Z541Y-300(Lb)P		3.28			鉻鎳鈦鋼	鉻鎳鈦鋼+鈷鉻鎢	鉻鎳鈦鋼+鈷鉻鎢	鉻鎳鈦鋼
Z541Y-300(Lb)R		3.77			鉻鎳鉬鈦鋼	鉻鎳鉬鈦鋼+鈷鉻鎢	鉻鎳鉬鈦鋼+鈷鉻鎢	鉻鎳鉬鈦鋼

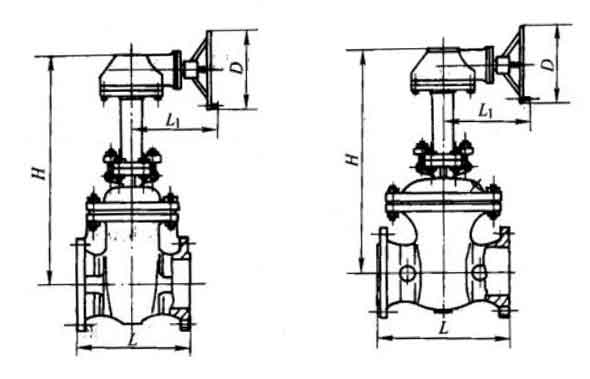

主要外形及結構尺寸

Z541H、Z541Y、Z541W型300（Lb)法蘭連接鋼制錐齒輪傳動楔式閘閥主要外形及結構尺寸

DN/in	DN	L	D	H	L1	轉矩/N.m	重量/kg
12	300	502	305	1230	341	340	552
14	350	762	305	1354	357	730	718
16	400	838	305	1436	357	730	943
18	450	914	458	1725	427	1470	1213
20	500	991	458	1798	507	2940	1410
24	600	1143	458	2848	507	2940	2527
28	700	1346	610	3400	608	5880	3009
32	800	1524	610	3792	608	5880	4166
