Z641T-10型氣動楔式閘閥

更新時間  2011-11-19 09:05 閱讀

主要性能參數

Z641T-10型氣動楔式閘閥主要性能參數

型號	PN	工作壓力 (Mpa)	適用溫度 （℃）	適用介質	材料
					閥體、閥蓋	閘板	閥桿	填料
Z641T-10	10	1.0	≤200	水、油品等	灰鑄鐵	灰鑄鐵堆焊或鑲銅合金	鉻不銹鋼	石墨石墨盤根

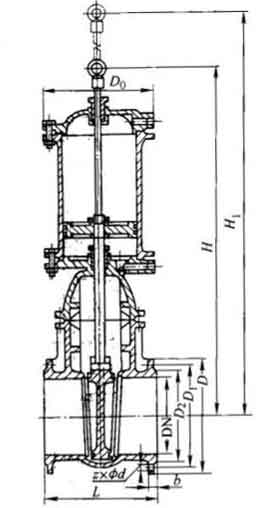

主要外形及結構尺寸

Z641T-10型氣動楔式閘閥主要外形及結構尺寸（mm)

DN	L	D	D1	D2	b	z×Φd	H	H1	重量/kg
100	230	215	180	155	22	8×Φ18	770	880	130
150	280	280	240	210	24	8×Φ23	940	1100	200
200	330	335	295	265	26	8×Φ23	1130	1350	260
250	380	390	350	320	28	12×Φ23	1290	1555	290
300	420	440	400	368	28	12×Φ23	1460	1780	380
350	450	500	460	428	30	16×Φ23	1580	1950	600
400	480	565	515	482	32	16×Φ25	1790	2210	900
450	510	615	565	532	32	20×Φ25	1940	2415	1150
500	540	670	620	585	34	20×Φ25	2155	2680	1500
600	600	780	725	685	36	20×Φ30	2355	2880	1800
700	660	890	840	800	40	24×Φ30	2810	3560	2500
