Z541H、Z541Y型400（Lb)～600(Lb)法蘭連接鋼制錐齒輪傳動楔式閘
更新時間 2011-11-19 09:03 閱讀
主要性能參數
Z541H、Z541Y型400（Lb)～600(Lb)法蘭連接鋼制錐齒輪傳動楔式閘閥主要性能參數
|
型號 |
壓力級
(Lb) |
工作壓力
(Mpa) |
適用溫度
（℃） |
適用介質 |
材料 |
|
|
閥體、閥蓋 |
閘板 |
閥座 |
閥桿 |
|
Z541H-400(Lb) |
400 |
5.84 |
≤200 |
非腐蝕性介質 |
碳鋼 |
碳鋼+鉻鋼或鈷鉻鎢 |
碳鋼+鉻鋼或鈷鉻鎢 |
鉻鋼 |
|
5.16 |
≤300 |
|
3.83 |
≤425 |
|
Z541Y-400(Lb) |
5.84 |
≤200 |
|
5.16 |
≤300 |
|
3.83 |
≤425 |
|
Z541Y-400(Lb)I |
5.36 |
≤350 |
鉻鉬鋼 |
鉻鉬鋼+鈷鉻鎢 |
鉻鉬鈦鋼+鈷鉻鎢 |
鉻鉬釩鋼 |
|
4.51 |
≤450 |
|
1.7 |
≤550 |
|
Z541Y-400(Lb)P |
4.37 |
≤200 |
腐蝕性介質 |
鉻鎳鈦鋼 |
鉻鎳鈦鋼+鈷鉻鎢 |
鉻鎳鈦鋼+鈷鉻鎢 |
鉻鎳鈦鋼 |
|
Z541Y-400(Lb)R |
鉻鎳鉬鈦鋼 |
鉻鎳鉬鈦鋼+鈷鉻鎢 |
鉻鎳鉬鈦鋼+鈷鉻鎢 |
鉻鎳鉬鈦鋼 |
|
Z541H-600(Lb) |
600 |
8.76 |
≤200 |
非腐蝕性介質 |
碳鋼 |
碳鋼+鉻鋼或鈷鉻鎢 |
碳鋼+鉻鋼或鈷鉻鎢 |
鉻鋼 |
|
7.75 |
≤300 |
|
5.75 |
≤425 |
|
Z541Y-600(Lb) |
8.76 |
≤200 |
|
7.75 |
≤300 |
|
5.75 |
≤425 |
|
Z541Y-600(Lb)I |
8.05 |
≤350 |
鉻鉬鋼 |
鉻鉬鋼+鈷鉻鎢 |
鉻鉬鈦鋼+鈷鉻鎢 |
鉻鉬釩鋼 |
|
6.76 |
≤450 |
|
25.5 |
≤550 |
|
Z541Y-600(Lb)P |
6.55 |
≤200 |
腐蝕性介質 |
鉻鎳鈦鋼 |
鉻鎳鈦鋼+鈷鉻鎢 |
鉻鎳鈦鋼+鈷鉻鎢 |
鉻鎳鈦鋼 |
|
Z541Y-600(Lb)R |
7.13 |
鉻鎳鉬鈦鋼 |
鉻鎳鉬鈦鋼+鈷鉻鎢 |
鉻鎳鉬鈦鋼+鈷鉻鎢 |
鉻鎳鉬鈦鋼 |

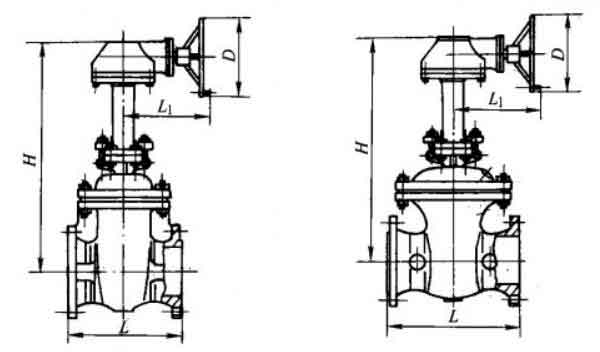

主要外形及結構盡寸
Z541H、Z541Y型400（Lb)法蘭連接鋼制錐齒輪傳動楔式閘閥主要外形及結構盡寸
|
DN/in |
DN |
L |
D |
H |
L1 |
轉矩/N.m |
重量/kg |
|
2 |
20 |
292 |
246 |
495 |
305 |
340 |
50 |
|
2 1/2 |
65 |
330 |
246 |
516 |
305 |
340 |
59 |
|
3 |
80 |
356 |
246 |
495 |
305 |
340 |
138 |
|
4 |
100 |
406 |
246 |
550 |
305 |
340 |
168 |
|
5 |
125 |
457 |
246 |
645 |
305 |
340 |
216 |
|
6 |
150 |
495 |
246 |
730 |
305 |
340 |
239 |
|
8 |
200 |
597 |
246 |
885 |
305 |
340 |
348 |
|
10 |
250 |
673 |
246 |
1050 |
305 |
340 |
412 |
|
12 |
300 |
762 |
458 |
1230 |
305 |
730 |
552 |
|
14 |
350 |
826 |
458 |
1354 |
427 |
1470 |
718 |
|
16 |
400 |
902 |
610 |
1436 |
507 |
2940 |
943 |
|
18 |
450 |
978 |
610 |
1605 |
507 |
2940 |
1213 |
|
20 |
500 |
1054 |
610 |
1798 |
507 |
2940 |
1410 |
|
24 |
600 |
1332 |
610 |
2848 |
608 |
5880 |
2827 |
