Z6s41H、Z6s41Y、Z6s41F型PN16～PN63氣動帶手動楔式閘閥

更新時間  2011-11-09 08:21 閱讀

主要性能參數

Z6s41H、Z6s41Y、Z6s41F型PN16～PN63氣動帶手動楔式閘閥主要性能參數

型號	PN	工作壓力 (Mpa)	適用介質	適用溫度 （℃）	材料
					閥體、閥蓋、閘板	閥座、閘板密封面	閥桿	填料	氣缸
Z6s41H-16C	16	1.6	水、蒸汽 、油品等 無腐蝕性 介質	≤350	碳素鋼	堆焊鐵基合金	鉻不銹鋼	石棉石墨 或柔性石墨	無縫鋼管
Z6s41H-25	25	2.5
Z6s41H-40	40	4.0
Z6s41H-63	63	6.3
Z6s41Y-16C	16	1.6				堆焊硬基合金
Z6s41Y-25	25	2.5
Z6s41F-16C	16	1.6		≤150		閥板堆焊鐵基合金 閥座鑲嵌聚四氟乙烯
Z6s41F-25	25	2.5

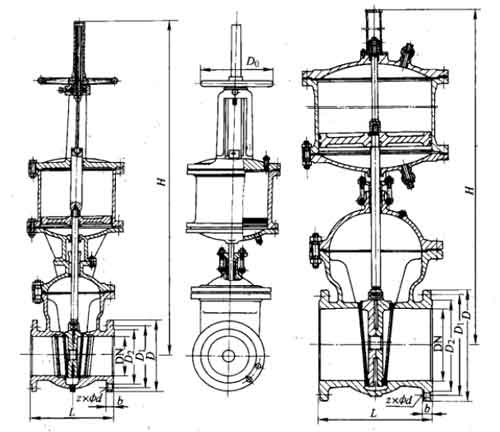

主要外形及結構尺寸

Z6s41H、Z6s41Y、Z6s41F型PN16氣動帶手動楔式閘閥主要外形及結構尺寸(mm)

DN	L	D	D1	D2	b	z×Φd	H	D0	重量/kg
50	250	160	125	100	16	4×Φ18	845	240	60
80	280	195	160	135	20	8×Φ18	970	240	81
100	300	215	180	155	20	8×Φ18	1025	240	98
150	350	280	240	210	24	8×Φ23	1365	280	190
200	400	335	295	265	26	12×Φ23	1650	320	252
250	450	405	355	320	30	12×Φ25	1950	320	316
300	500	460	410	375	30	12×Φ25	2010	400	514
350	550	520	470	435	34	16×Φ25	2260	400	690
400	600	580	525	485	36	16×Φ30	2540	500	970

Z6s41H、Z6s41Y、Z6s41F型PN25氣動帶手動楔式閘閥主要外形及結構尺寸(mm)

DN	L	D	D1	D2	b	z×Φd	H	D0	重量/kg
50	250	160	125	100	16	4×Φ18	875	240	60
80	280	195	160	135	20	8×Φ18	970	240	81
100	300	230	190	160	24	8×Φ18	1085	400	150
150	350	300	250	218	30	8×Φ23	1347	400	215
200	400	360	310	278	34	12×Φ23	1810	400	320
250	450	425	370	332	36	12×Φ25	2070	400	440
300	500	485	430	390	40	12×Φ25	2580	500	790
350	550	550	480	448	44	16×Φ25	2723	560	940
400	600	610	550	505	48	16×Φ30	2985	560	1070
