Z6s41H、Z6s41Y型PN16～PN100氣動平行式單閘板閘閥

更新時間  2011-11-10 08:24 閱讀

主要性能參數

Z6s41H、Z6s41Y型PN16～PN100氣動平行式單閘板閘閥主要性能參數

型號	PN	工作壓力 (Mpa)	適用介質	適用溫度 （℃）	材料
					閥體、閥蓋、閘板	閥桿	密封面	填料
Z6s41H-16C～100C	16～100	1.6～10.0	天然氣、水、 蒸汽、油品	≤425	碳素鋼	鉻不銹鋼	堆焊鉻不銹鋼	柔性石墨
Z6s41Y-16C～100C							堆焊鈷鉻鎢 硬質合金
Z6s41Y-16I～100I			水、蒸汽、油品	≤550	鉻鉬鑄鋼	鉻鉬鑄鋼
Z6s41Y-16P～100P			硝酸類	≤200	鉻鉬鈦鑄鋼	鉻鉬鈦鑄鋼		柔性石墨或 聚四氟乙烯
Z6s41Y-16R～100R			醋酸類		鉻鎳鉬鈦鑄鋼	鉻鎳鉬鈦鑄鋼

主要外形及結構尺寸

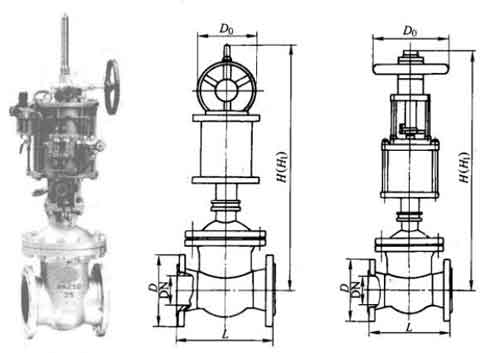

Z6s41H、Z6s41Y型PN16氣動平行式單閘板閘閥主要外形及結構尺寸（mm)

DN	DN/in	L	D	H	H1	D0	重量/kg
15	1/2	130	95	503	518	200	21.6
20	3/4	150	105	512	532	200	21.6
25	1	160	115	515	540	200	22.2
32	1 1/4	200	135	518	550	200	33
40	1 1/2	240	145	560	600	200	34.2
50	2	250	160	605	655	200	37.2
65	2 1/2	270	180	755	820	250	51
80	3	280	195	822	902	250	72
100	4	300	215	890	990	250	90
125	5	325	245	1113	1238	250	120
150	6	350	280	1192	1342	250	150
200	8	400	335	1494	1694	320	220
250	10	450	405	1623	1873	320	320
300	12	500	460	1750	2050	400	400
350	14	550	520	1870	2220	400	558
400	16	600	580	2060	2460	600	840
450	18	650	640	2050	2500	700	1200
500	20	700	705	2248	2748	740	1380
600	24	800	840	2900	3500	900	1620
700	28	900	910	3113	3813	900	1902
800	32	1000	1020	3200	4000	﹣	2282
