Z6s42H、Z6s42Y型PN16～PN100氣動平行式雙閘板閘閥

更新時間  2011-12-05 08:24 閱讀

主要性能參數

Z6s42H、Z6s42Y型PN16～PN100氣動平行式雙閘板閘閥主要性能參數

型號	PN	工作壓力 (Mpa)	適用溫度 （℃）	適用介質	材料
					閥體、閥蓋、閘板	閥桿	密封面	填料
Z6s42H-16C～100C	16～100	1.6～10.0	≤425	天然氣、水、 蒸汽、油品	碳素鋼	鉻不銹鋼	堆焊鉻不銹鋼	柔性石墨
Z6s42Y-16C～100C							堆焊鈷鉻鎢硬 質合金
Z6s42Y-16I～100I			≤550	水、蒸汽、油品	鉻鉬鑄鋼	鉻鉬鑄鋼
Z6s42Y-16P～100P			≤200	硝酸類	鉻鉬鈦鑄鋼	鉻鉬鈦鑄鋼		柔性石墨或 聚四氟乙烯
Z6s42Y-16R～100R				醋酸類	鉻鎳鉬鈦鑄鋼	鉻鎳鉬鈦鑄鋼

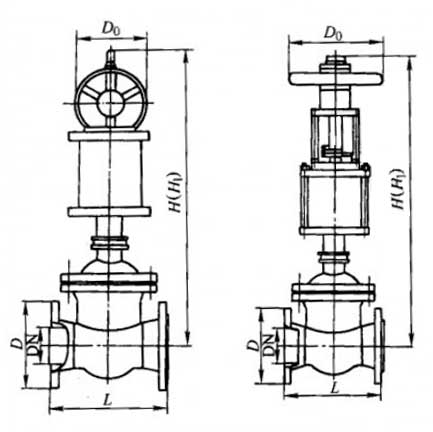

主要外形及結構尺寸

Z6s42H、Z6s42Y型PN16氣動平行式雙閘板閘閥主要外形及結構尺寸

DN	DN/in	L	D	H	H1	Do	重量/kg
15	1/2	130	95	503	518	200	21.6
20	3/4	150	105	512	532	200	21.6
25	1	160	115	515	540	200	22.2
32	1 1/4	200	135	518	550	200	33
40	1 1/2	240	145	560	600	200	34.2
50	2	250	160	605	655	200	37.2
65	2 1/2	270	180	755	820	250	51
80	3	280	195	822	902	250	72
100	4	300	215	890	990	250	90
125	5	325	245	1113	1238	250	120
150	6	350	280	1192	1342	250	150
200	8	400	335	1494	1694	320	220
250	10	450	405	1623	1873	320	320
300	12	500	460	1750	2050	400	400
350	14	550	520	1870	2220	400	558
400	16	600	580	2060	2460	600	840
450	18	650	640	2050	2500	700	1200
500	20	700	705	2248	2748	740	1380
600	24	800	840	2900	3500	900	1620
700	28	900	910	3113	3813	900	1902
800	32	1000	1020	3200	4000	﹣	2282
