Z941Tc型PN16～PN63陶瓷閘閥

更新時間  2011-11-23 08:31 閱讀

主要性能參數

Z941Tc型PN16～PN63陶瓷閘閥主要性能參數

型號	PN	工作壓力 (Mpa)	適用溫度 （℃）	適用介質	材料
					閥體	閥蓋	閘板	閥桿	閥座
Z941Tc-16C	16	1.6	≤425	水、油品、 氣、酸液、渣水	WCB	WCB	WCB+工程陶瓷	2Cr13	工程陶瓷
Z941Tc-25	25	2.5
Z941Tc-40	40	4.0
Z941Tc-63	63	6.3
Z941Tc-16I	16	1.6	≤540		ZGCr5Mo	ZGCr5Mo	ZGCr5Mo +工程陶瓷	25Cr2MoV
Z941Tc-25I	25	2.5
Z941Tc-40I	40	4.0
Z941Tc-63I	63	6.3
Z941Tc-16P	16	1.6	≤200		ZG1Cr18 Ni9Ti	ZG1Cr- 18Ni9Ti	ZG1Cr18Ni- 9Ti工程陶瓷	1Cr18Ni9Ti
Z941Tc-25P	25	2.5
Z941Tc-40P	40	4.0
Z941Tc-63P	63	6.3

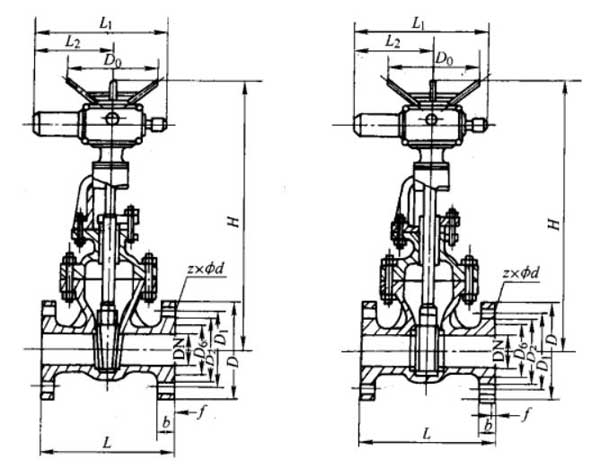

主要外形及結構尺寸

Z941Tc-16型陶瓷閘閥主要外形及結構尺寸(mm)

DN	L	D	D1	D2	b-f	z×Φd	H	L1	L2	Do	電動裝置 型號	公稱轉矩 /N.m	電動機功 率/KW	重量/kg
40	200	145	110	85	18﹣3	4×Φ18	630	590	371	365	DZW10A	100	0.25	87.5
50	250	160	125	100	18﹣3	4×Φ18	676	590	371	365	DZW10A	100	0.25	90
65	265	180	145	120	18﹣3	4×Φ18	693	590	371	365	DZW15A	150	0.37	96
80	280	195	160	135	20﹣3	8×Φ18	75	590	371	365	DZW20A	200	0.55	108
100	300	215	180	155	20﹣3	8×Φ18	820	590	371	365	DZW20A	200	0.55	128
125	325	245	210	185	22﹣3	8×Φ18	934	590	371	365	DZW30A	300	0.75	173
150	350	280	240	210	24﹣3	8×Φ23	994	590	371	365	DZW30A	300	0.75	199
200	400	335	295	265	26﹣3	12×Φ23	1138	590	371	365	DZW30A	300	0.75	264
250	450	405	355	320	30﹣3	12×Φ25	1409	810	515	470	DZW45A	450	1.1	310
300	500	460	410	375	30﹣4	12×Φ25	1588	810	515	470	DZW60A	600	1.5	391
350	550	520	470	435	34﹣4	16×Φ25	1755	830	450	550	DZW90	900	2.2	729
400	600	580	525	485	36﹣4	16×Φ30	1902	830	450	550	DZW120	1200	3.0	992
450	650	640	585	545	40﹣4	20×Φ30	2141	870	565	320	DZW180	1800	4.0	1168
500	700	705	650	608	44﹣4	20×Φ34	2776	870	565	320	DZW250	2500	5.5	1222
600	800	840	770	718	48﹣5	24×Φ41	2474	870	565	320	DZW250	2500	5.5	1376
700	900	910	840	788	50﹣5	24×Φ41	3046	1170	770	570	DZW350	3500	7.5	﹣
800	1000	1020	950	898	52﹣2	24×Φ41	3250	1170	770	570	DZW500	5000	10	﹣
900	1100	1120	1050	995	54﹣5	28×Φ41	3509	1060	794	500	DZW800	8000	13	﹣
1000	1200	1225	1170	1110	56﹣5	28×Φ48	3873	1060	794	500	DZW1000	10000	15	﹣
