Z941H-16Q、Z941H-25Q型電動楔式鑄鐵閘閥

更新時間  2011-11-21 08:37 閱讀

Z941H-16Q、Z941H-25Q型電動楔式鑄鐵閘閥

主要性能參數

Z941H-16Q、Z941H-25Q型電動楔式鑄鐵閘閥主要性能參數
型號 PN 工作壓力
(Mpa)		 適用溫度
（℃）		 適用介質 材料
閥體、閥蓋 閘板、閥座 閥桿 閥桿螺母 填料 手輪
Z941H-16Q 16 1.6 ≤350 水、蒸汽、油品 球墨鑄鐵 2Cr13 2Cr13 鋁鐵青鋼 柔性石墨 球墨鐵鐵
Z941H-25Q 25 2.5

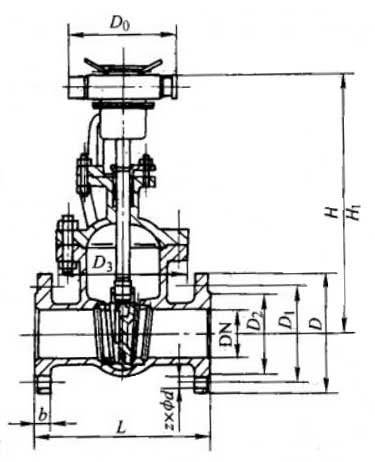

主要外形及結構尺寸

Z941H-16Q型電動楔式鑄鐵閘閥主要外形及結構尺寸
DN L D D1 D2 b z×Φd D3 H H1 Do 重量/kg
40 240 150 110 88 20 4×Φ17.5 164 602 602 300 68
50 250 165 125 10 20 4×Φ17.5 164 610 610 300 69
65 270 185 145 22 20 4×Φ17.5 164 612 612 300 80
80 280 200 160 133 20 8×Φ17.5 195 690 690 300 83
100 300 220 180 158 20 8×Φ17.5 220 833 833 300 94
125 325 250 210 184 22 8×Φ17.5 268 876 876 300 125
150 350 285 240 212 24 8×Φ22 280 958 958 300 160
200 400 340 295 268 26 12×Φ22 370 1096 1096 300 225
250 450 405 355 320 30 12×Φ26 460 1244 1244 300 348
300 500 460 410 370 30 12×Φ26 530 1430 1474 400 485
350 550 520 470 430 34 16×Φ26 610 1565 1663 400 696
400 600 580 525 482 36 16×Φ30 710 1735 1886 400 1000
500 700 715 650 585 44 20×Φ33 860 1961 2181 400 1064

Z941H-25Q型電動楔式鑄鐵閘閥主要外形及結構尺寸
DN L D D1 D2 b z×Φd D3 H H1 Do 重量/kg
40 240 150 110 88 20 4×Φ17.5 164 602 602 300 68
50 250 165 125 102 20 4×Φ17.5 164 610 610 300 69
65 270 185 145 122 22 8×Φ17.5 164 612 612 300 80
80 280 200 160 133 22 8×Φ17.5 195 690 690 300 83
100 300 235 190 158 24 8×Φ22 220 833 833 300 94
125 325 270 220 184 28 8×Φ26 268 876 876 300 125
150 350 300 250 212 30 8×Φ26 280 958 958 300 160
200 400 360 310 278 34 12×Φ26 370 1096 1096 300 225
250 450 425 370 335 36 12×Φ30 460 1244 1244 300 348
300 500 485 430 390 40 16×Φ30 530 1430 1474 400 485
350 550 555 490 450 44 16×Φ30 610 1565 1663 400 696
400 600 620 550 505 44 16×Φ33 710 1735 1886 400 1000
500 700 730 660 615 44 20×Φ36 860 1961 2181 400 1064
