閘閥標準系列

Z941T、Z941W、Z941H型PN10、PN16鋼制電動楔式閘閥

更新時間  2011-11-21 08:41 閱讀

Z941T、Z941W、Z941H型PN10、PN16鋼制電動楔式閘閥

主要性能參數

Z941T、Z941W、Z941H型PN10、PN16鋼制電動楔式閘閥主要性能參數
型號 PN 工作壓力
(Mpa)		 適用溫度
（℃）		 適用介質 材料
閥體、閥蓋、閘板 閥桿 密封面 填料
Z941T-10 10 1.0 ≤200 水、蒸汽 灰鑄鐵 碳鋼 黃銅 油浸石棉填料
Z941W-10 ≤100 油品 灰鑄鐵 油浸石棉填料
Z941H-10 ≤200 水、蒸汽 鉻不銹鋼 鉻不銹鋼 柔性石墨
Z941T-16Q 16 1.6 ≤200 水、蒸汽 球墨鑄鐵 碳素鋼或
鉻不銹鋼		 球墨鑄鐵 石棉石墨
Z941W-16Q ≤100 油品

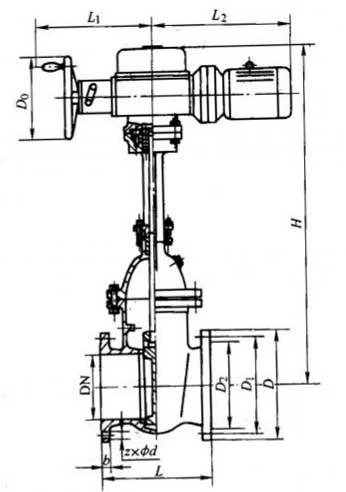

主要外形及結構盡寸

Z941T、Z941W、Z941H型PN10鋼制電動楔式閘閥主要外形及結構盡寸（mm)
DN L D D1 D2 B H L1 L2 z×Φd D0 重量/kg
100 230 215 180 155 22 653 170 316 8×Φ18 200 80
125 255 245 210 185 24 750 170 324 8×Φ18 200 120
150 280 280 240 210 24 846 170 333 8×Φ23 200 140
200 330 335 295 265 26 940 170 333 8×Φ23 200 210
250 380 390 350 320 28 1070 325 460 12×Φ23 250 285
300 420 440 400 368 28 1210 325 460 12×Φ23 250 400
350 450 500 460 428 30 1310 325 460 16×Φ23 250 500
400 480 565 515 482 32 1790 408 530 16×Φ25 250 700
450 510 615 565 532 32 1930 408 530 20×Φ25 360 810
500 540 670 620 585 34 2103 394 647 20×Φ25 360 856
600 600 780 725 685 36 2414 394 647 20×Φ30 360 1130

Z941T、Z941W、Z941H型PN16鋼制電動楔式閘閥主要外形及結構盡寸（mm)
DN L D D1 D2 B H L1 L2 z×Φd D0 重量/kg
100 230 215 180 155 22 738 170 291 8×Φ18 200 91
125 255 245 210 185 24 757 170 291 8×Φ18 200 120
150 280 280 240 210 24 895 170 308 8×Φ23 200 139
200 330 335 295 265 26 1074 170 425 8×Φ23 250 226
250 380 390 350 320 28 1181 325 425 12×Φ23 250 266
300 420 440 400 368 28 1332 325 460 12×Φ23 250 325
350 450 500 460 428 30 1519 325 460 16×Φ23 320 412
400 480 565 515 482 32 1736 408 530 16×Φ25 320 621
450 510 615 565 532 32 1921 408 647 20×Φ25 320 720
500 540 670 620 585 34 2103 394 647 20×Φ25 320 856
600 600 780 725 685 36 2414 394 647 20×Φ30 320 1131
700 660 895 840 800 40 2705 556 905 24×Φ30 500 1848
800 720 1010 950 905 44 2907 556 905 24×Φ34 500 2613
