Q11(21)F型PN25、PN40內、外螺紋放油球閥

更新時間  2014-03-15 15:15 閱讀

主要性能參數

Q11(21)F型PN25、PN40內、外螺紋放油球閥主要性能參數

型號	PN	工作壓力 /Mpa	適用溫度 /℃	適用介質	材料
					閥體、閥蓋	閥桿、球體	密封面	填料
Q11F—25	25	2.5	≤150	水、蒸汽油品	碳素鍛鋼 >	鉻鎳不銹鋼	PTFE	PTFE
QUF—40	40	4.0
Q11F—25P	25	2.5	≤150	腐蝕介質	鉻鎳不銹鋼	鉻鎳不銹鋼	RPTFE	RPTFE
Q11F—40P	40	4.0

主要外形及結構尺寸

Q11(21)F型PN25、PN40內、外螺紋放油球閥主要外形及結構尺寸(mm)

DN	G/in	L	D	H	W	重量/kg
15	Rcl/2	60	R32	58	110	0.3
20	Rc3/4	67	R38	62	110	0.4
25	Rc1	73	R45	68	110	0.5
32	Rc11/4	90	R53	75	15O	1.1
40	RC11/2	97	R63	85	150	1.6
50		112	R73	90	150	2.0

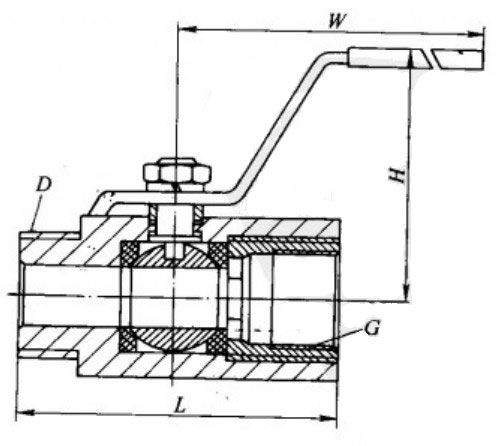

產品外形結構尺寸圖
