1.止回閥工作原理
順著介質流動的方向，依靠介質的流動速度與壓力來改變閥門的開度，當介質倒流時能夠自動關閉。

2.止回閥用途
止回閥的主要用途是防止管道內的介質倒流，避免事故發生。在發電廠中，止回閥主要安裝在各種泵的出口、，鍋爐給水管道、汽輪機抽汽管道以及其他不允許介質反方向流動的地方。

3.止回閥分類
止回閥可分為升降式止回閥和旋啟式止回閥兩種類型。
(1)升降式止回閥。升降式止回閥的開關是通過閥盤沿著本體門座的線上、下自由移動實現的，見圖4-1。
(2)旋啟式止回閥。旋啟式止回閥的開關是通過閥盤圍繞垂直于本體通路線的軸旋轉來實現的，見圖4-2。

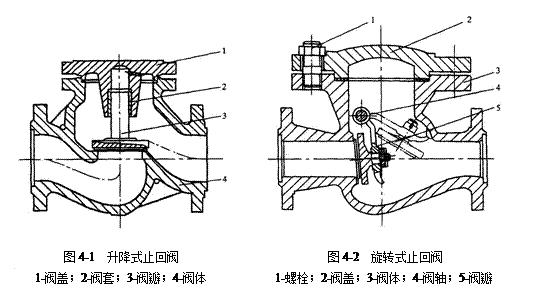

圖4-1  升降式止回閥
1-閥蓋；2-閥套；3-閥瓣；4-閥體

圖4-2  旋轉式止回閥
1-螺栓；2-閥蓋；3-閥體；4-閥軸；5-閥瓣

4.氣動旋啟式止回閥結構特點及檢修工藝
下面以氣動旋啟式止回閥為例，簡要介紹一下止回閥的結構特點及檢修工藝。

圖4-3 氣動止回閥
1-閥蓋；2-閥體；3-閥軸；4-氣動執行器；5-閥瓣

(1)氣動旋啟式止回閥構造。氣動旋啟式止回閥主要由閥體、閥蓋、閥軸、閥瓣、閥蓋和氣動執行器等主要零部件組成，見圖4-3。
(2)氣動旋啟式止回閥的檢修工藝。

1)解體。主要包括：
①辦理好工作票，確認閥門所在管道無壓力、排空后，將氣動執行器解列；
②分別在閥蓋、端蓋連接曲柄與閥體上標明位置記號，以便于組裝；
③拆卸閥蓋與閥體連接螺帽，吊去閥蓋；
④拆卸氣動執行器與閥軸連接曲柄；
⑤拆卸閥軸兩側端蓋；
⑥用鋼絲繩捆好閥瓣，抽出閥軸，吊出閥瓣，用堵板封住閥口，以免落人雜物。

2)檢修。主要包括：
①檢查閥瓣密封面與閥座密封面，應無銹蝕麻點、沖刷溝等缺陷，否則應研磨處理，做結合試驗，應圓周接觸，閥線清晰；
②測量閥軸彎曲度，應在0.1mm內，表面應光滑，無銹蝕、裂紋等不良現象；
③檢查小閥軸是否有銹蝕坑、裂紋等缺陷，其螺紋部分應無損傷；
④測量閥軸、小閥軸與兩端蓋配合間隙，應在0.25mm～0.3mm之間，測量盤根壓蓋與端蓋之間配合間隙，應在0.25～0.3mm之間；
⑤檢查閥體、閥蓋、搖臂、端蓋的表面，應無銹蝕、裂紋；
⑥氣動執行器，做動作試驗合格；
⑦清掃各緊固螺栓，涂鉛粉油；
⑧檢查閥軸上鍵與搖臂配合情況，應無松動、滾鍵等現象。

3)組裝。氣動止回閥的組裝與解體步驟相反，但要注意以下幾點：
①閥體應清掃干凈，閥體內無物；
②應按解體前標明的記號進行組裝；
③組裝后，要進行1～3次動作試驗。
