閘閥標準系列

Z40H、Z40Y、Z40W型PN100、PN160鋼制楔式閘閥

更新時間  2011-10-27 08:51 閱讀

主要性能參數

Z40H、Z40Y、Z40W型PN100、PN160鋼制楔式閘閥主要性能參數

型號	PN	工作壓力 (Mpa)	適用溫度 （℃）	適用介質	材料
					閥體、閥蓋、閘板	閘桿	密封面	填料
Z40H-100	100	10.0	≤425	水、蒸汽、油品	碳素鋼	鉻不銹鋼	堆焊鐵基合金	石棉石墨 或柔性石墨
Z40H-100	160	16.0
Z40Y-100	100	10.0					堆焊硬質合金
Z40Y-160	160	16.0
Z40Y-100I	100	10.0	≤550	蒸汽、油品	鉻鉬鋼	鉻鉬鋼	堆焊硬質合金
Z40Y-160I	160	16.0
Z40W-100P	100	10.0	≤200	醋酸類	鉻鎳鉬鈦鋼	鉻鎳鉬鈦鋼	堆焊硬質合金	聚四氟乙烯
Z40W-160P	160	16.0

主要外形及結構尺寸

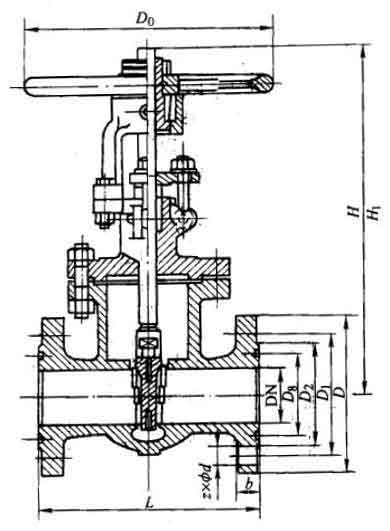

Z40H、Z40Y、Z40W型PN100鋼制楔式閘閥主要外形及結構尺寸(mm)

DN	L	D	D1	D2	D8	b	z×Φd	H	H1	D0	重量/kg
25	210	135	100	78	50	24	4×Φ18	310	﹣	﹣	13
32	230	150	110	82	65	24	4×Φ23	320	﹣	﹣	20
40	240	165	125	95	75	26	4×Φ23	360	﹣	﹣	60
50	250	195	145	112	85	28	4×Φ25	490	558	360	50
65	280	220	170	138	110	32	8×Φ25	540	622	400	70
80	310	230	180	148	115	34	8×Φ25	572	671	400	100
100	350	265	210	172	145	38	8×Φ30	573	671	400	110
125	400	310	250	210	175	42	8×Φ34	744	892	560	180
150	450	350	290	250	205	46	12×Φ34	800	972	560	250
200	550	430	360	312	265	54	12×Φ41	800	972	560	360
250	650	500	430	382	320	60	12×Φ41	1050	1305	﹣	﹣
300	750	585	500	442	375	70	16×Φ48	200	1505	﹣	﹣
