Z41型PN16～PN40帶吹掃孔鋼制楔式閘閥
更新時間 2011-11-03 08:29 閱讀
主要性能參數
Z41型PN16～PN40帶吹掃孔鋼制楔式閘閥主要性能參數
|
型號 |
PN |
工作壓力
/MPa |
適用介質 |
適用溫度
/℃ |
材料 |
|
閥體、閥蓋、閘板 |
閥座、閘板
、及密封面 |
閥桿 |
填料 |
手輪 |
|
吹1/Z41Y-16C |
16 |
1.6 |
石油裂解氣等 |
≤425 |
碳素鋼 |
堆焊硬質合金 |
鉻不銹鋼 |
石棉石墨或
柔性石墨 |
球墨鑄鐵
或鑄鋼 |
|
吹2/Z41Y-16C |
|
吹1/Z41Y-16I |
≤550 |
鉻鉬合金鋼 |
鉻鉬合金鋼 |
柔性石墨 |
|
吹2/Z41Y-16I |
|
吹1/Z41Y-25C |
25 |
2.5 |
≤425 |
碳素鋼 |
鉻不銹鋼 |
石棉石墨或
柔性石墨 |
|
吹2/Z41Y-25C |
|
吹1/Z41Y-25I |
≤550 |
鉻鉬合金鋼 |
鉻鉬合金鋼 |
柔性石墨 |
|
吹2/Z41Y-25I |
|
吹1/Z41Y-40 |
4 |
4.0 |
≤425 |
碳素鋼 |
鉻不銹鋼 |
石棉石墨或
柔性石墨 |
|
吹2/Z41Y-40 |
|
吹1/Z41Y-40 |
≤550 |
鉻鉬合金鋼 |
鉻鉬合金鋼 |
柔性石墨 |
|
吹2/Z41Y-40 |

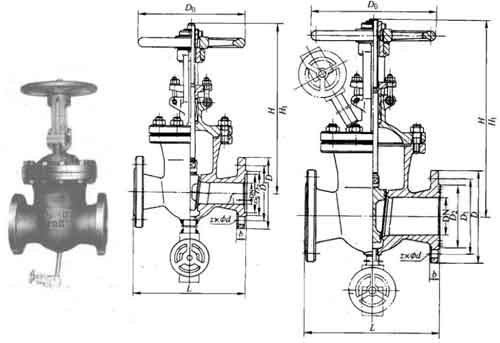

主要外形及結構尺寸
Z41型PN16帶吹掃孔鋼制楔式閘閥主要外形及結構尺寸
|
DN |
L |
D |
D1 |
D2 |
b |
z×Φd |
H |
H1 |
D0 |
重量/kg |
|
50 |
250 |
160 |
125 |
100 |
16 |
4×Φ18 |
359 |
420 |
240 |
34 |
|
65 |
265 |
180 |
145 |
120 |
18 |
4×Φ18 |
373 |
452 |
240 |
40 |
|
80 |
280 |
195 |
160 |
135 |
20 |
8×Φ18 |
435 |
530 |
280 |
52 |
|
100 |
300 |
215 |
180 |
155 |
20 |
8×Φ18 |
500 |
620 |
320 |
69 |
|
125 |
325 |
245 |
210 |
185 |
22 |
8×Φ18 |
614 |
756 |
360 |
107 |
|
150 |
350 |
280 |
240 |
210 |
24 |
8×Φ23 |
674 |
845 |
360 |
140 |
|
200 |
400 |
335 |
295 |
265 |
26 |
12×Φ23 |
818 |
1040 |
400 |
200 |
|
250 |
450 |
405 |
355 |
320 |
30 |
12×Φ25 |
970 |
1244 |
450 |
275 |
|
300 |
500 |
460 |
410 |
375 |
30 |
12×Φ25 |
1145 |
1474 |
560 |
385 |
|
350 |
550 |
520 |
470 |
435 |
34 |
16×Φ25 |
1280 |
1663 |
640 |
605 |
|
400 |
600 |
580 |
525 |
485 |
36 |
16×Φ30 |
1450 |
1886 |
720 |
865 |
